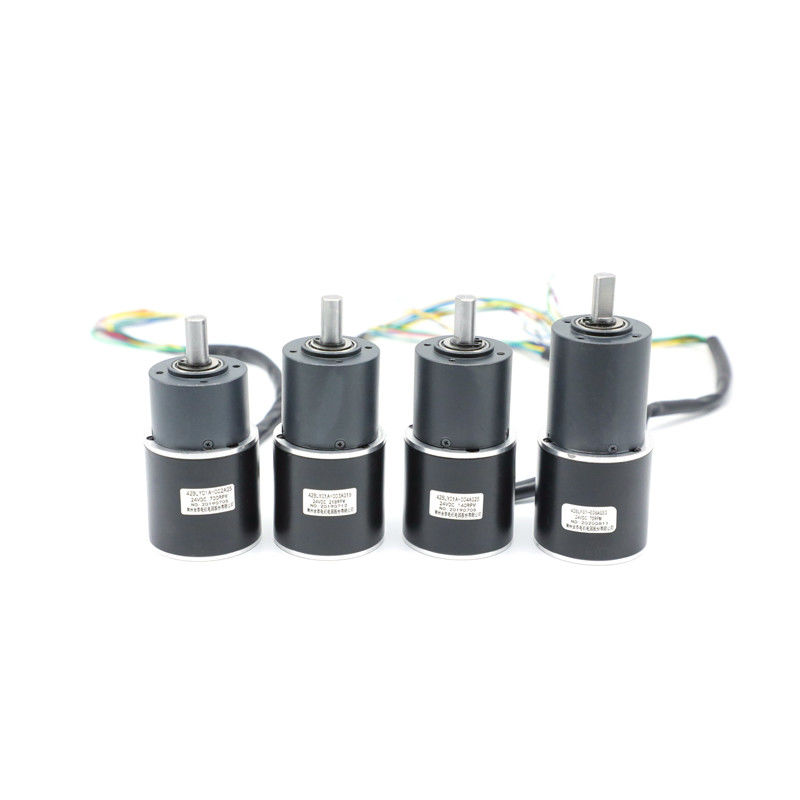

Motor sin cepillo de la nema DC de 42M M con la caja de cambios
| Lugar de origen | China |
|---|---|
| Nombre de la marca | HeTai |
| Certificación | CE ROHS ISO |
| Número de modelo | 42BLY |
| Cantidad de orden mínima | 50 |
| Precio | USD |
| Detalles de empaquetado | Cartón con la caja interna de la espuma, plataforma |
| Tiempo de entrega | 25 DÍAS |
| Condiciones de pago | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente | 10000 PC/mes |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| nombre de producto | Motor sin cepillo de la caja de cambios | Ángulo de effecto hall | Anglel eléctrico 120° |
|---|---|---|---|
| Velocidad | 3000 ajustables | Tipo de enrrollamiento | Estrella |
| Fuerza dieléctrica | 600VAC 1 minuto | Temperatura ambiente | -20℃~+50℃ |
| Resistencia de aislamiento | 100MΩ Min.500VC DC | Nivel del IP | IP40 |
| Max Radial Force | 15N (10m m del reborde delantero) | Max Axial Force | 10N |
| Ratio de reducción mínimo | 1/4 | Ratio de reducción máximo | 1/216 |
| Alta luz | motor de la nema de 42m m,Motor sin cepillo bajo de la RPM,motor sin cepillo de la C.C. del alto esfuerzo de torsión de poca velocidad |
||
Descripción de producto
42BLY LA nema 17 modificó un esfuerzo de torsión más alto de la caja de cambios del motor para requisitos particulares sin cepillo planetario de la C.C. de poca velocidad
Ventaja de la caja de cambios planetaria
repetibilidad 1.Increased: Su mayor parte radial de la velocidad y confiabilidad y robustez axiales de la oferta de la carga, minimizando el desalineamiento del engranaje.
precisión 2.Perfect: La mayoría de la estabilidad angular giratoria mejora la exactitud y la confiabilidad del movimiento.
3. un nivel más de poco ruido porque hay un contacto más superficial. El balanceo es mucho más suave y los saltos son virtualmente inexistentes.
durabilidad 4.Greater: Debido a su rigidez torsional y mejor balanceo. Así, la mayor eficacia del engranaje y de una operación mucho más lisa se alcanza.
buenos niveles 5.Very de eficacia: Los reductores planetarios ofrecen mayor eficacia
transmisión del esfuerzo de torsión 6.Increased: Con más dientes en contacto, el mecanismo puede transmitir y soportar más esfuerzo de torsión. Además, lo hace de una manera más uniforme.
flexibilidad 7.Maximum: Su mecanismo se contiene en una caja de cambios cilíndrica, que se puede instalar en casi cualquier espacio.
| Modelo | Esfuerzo de torsión N.M | Carga de Max Radial | Carga axial del eje | Ratio de reducción | Caja de cambios que contiene el material | Voltaje (V) | Poder (W) | Velocidad (RPM) |
| 42BLY01A-002AG5 | 0,16 | ≤120N (10m m del reborde delantero) |
≤80N |
5:1 | Metalurgia de polvo | 24 | 12 | 700 |
| 42BLY01A-003AG16 | 0,46 | 16:1 | 24 | 11 | 218 | |||
| 42BLY01A-004AG25 | 0,72 | 25:1 | 24 | 18 | 140 | |||
| 42BLY01A-005AG62 | 1,60 | 62:1 | 24 | 9 | 56 |
los *Products se pueden modificar para requisitos particulares por la petición especial.
Especificación eléctrica de la PIEZA del MOTOR:
| Modelo | Modelo | Modelo | ||
| Especificación | Unidad | 42BLY01C | 42BLY02 | 42BLY302-001 |
| Número de fases | Fase | 3 | 3 | 3 |
| Número de postes | Postes | 4 | 4 | 4 |
| Voltaje clasificado | VDC | 24 | 24 | 24 |
| Velocidad clasificada | RPM | 3000 | 3000 | 3000 |
| Corriente clasificada | 0,63 | 1,77 | 2,53 | |
| Esfuerzo de torsión clasificado | N.m | 0,035 | 0,08 | 0,13 |
| Poder clasificado | W | 11 | 25 | 41 |
| Esfuerzo de torsión máximo | mN.m | 0,105 | 0,24 | 0,39 |
| Corriente máxima | Amperios | 1,9 | 5,3 | 7,6 |
| Constante del esfuerzo de torsión | N.m/A | 0,054 | 0,045 | 0,051 |
| Constante trasero del EMF | V/kRPM | 5,7 | 4,7 | 5,3 |
| Longitud corporal | milímetro | 42 | 60 | 78 |
| Peso | Kilogramo | 0,25 | 0,38 | 0,56 |
los *Products pueden hacer juego la caja de cambios 36,42 milímetros
Esquema eléctrico
|
TABLA ELÉCTRICA DE LA CONEXIÓN |
||
| FUNCIÓN | COLOR | |
| +5V | ROJO | UL1007 26AWG |
| PASILLO A | AMARILLO | |
| PASILLO B | VERDE | |
| PASILLO C | AZUL | |
| Tierra | NEGRO | |
| FASE A | AMARILLO | UL3265 22AWG |
| FASE B | VERDE | |
| FASE C | AZUL | |
Dimensión mecánica
Especificación eléctrica de la PIEZA de la CAJA DE CAMBIOS:
metalurgia de polvo de 36m m
| Vivienda del material | El llevar en la salida | Carga radial (10m m del reborde) N | Carga axial del eje (N) | Fuerza del prensa-ajuste del eje máxima (N) | Juego radial del eje (milímetros) | Juego empujado del eje (milímetros) | Contragolpe en sin carga (°) |
| Metalurgia de polvo | cojinetes lisos | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% | Longitud (milímetros) | Peso (g) | Número de trenes de engranaje |
| 1/4 | 0,3 | 1,0 | el 81% | 24,8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 |
1,2
|
3,5
|
el 72% | 32,4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 |
2,5
|
7,5 | el 65% | 41,9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Dimensión mecánica
aleación del cinc de 36m m
| Vivienda del material | El llevar en la salida | Carga radial (10m m del reborde) N | Carga axial del eje (N) | Fuerza del prensa-ajuste del eje máxima (N) | Juego radial del eje (milímetros) | Juego empujado del eje (milímetros) | Contragolpe en sin carga (°) |
| Aleación del cinc |
Poroso transportes |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
| Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% | Longitud (milímetros) | Peso (g) | Número de trenes de engranaje |
| 1/12 | 0,3 | 1,0 | el 81% | 26,8 | 100 | 1 |
Dimensión mecánica
Fuera de la metalurgia de polvo del diámetro 42m m
| Vivienda del material | El llevar en la salida | Carga radial (10m m del reborde) N | Carga axial del eje (N) | Fuerza del prensa-ajuste del eje máxima (N) | Juego radial del eje (milímetros) | Juego empujado del eje (milímetros) | Contragolpe en sin carga (°) |
| Metalurgia de polvo | cojinetes lisos | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% | Longitud (milímetros) | Peso (g) | Número de trenes de engranaje |
| 1/4 | 1,0 | 3,0 | el 81% | 32,5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4,0 | 12 | el 72% | 46,3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8,0
|
25
|
el 65%
|
60,1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | el 65% | 60,1 | 267 |
Dimensión mecánica
