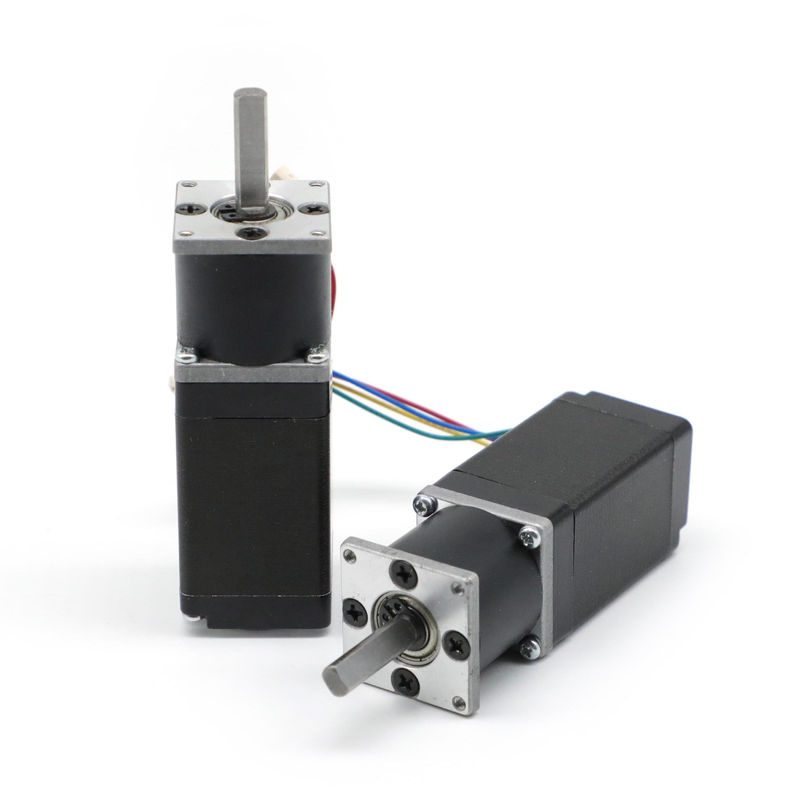

Nema 11 de Geared Stepper Motor de la impresora de chorro de tinta 28m m

Nema 11 de Geared Stepper Motor de la impresora de chorro de tinta 28m m

Marca:	Hetai
Número De Modelo:	Serie 28BYGH507
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre del producto:

Motor de caja de cambios paso a paso planetario

Relación de reducción:

1:6

Torque de retención:

2400 g.cm

Actual:

2,0 A/fase

Ángulo de paso:

° 1,8

Exactitud del paso:

±5%

Tensión nominal:

5.4V

Inductancia:

1,9 mH/fase

Resistencia:

2,7 Ω/Fase

Carga radial máxima:

28 norte

Carga axial máxima del eje:

10 N

Nivel de protección:

IP40

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Rigidez dieléctrica:

500VAC 1 minuto

Longitud:

80mm

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

10000pcs/Month

Resaltar:

motor de pasos de la impresora de chorro de tinta

nema adaptada 11 del motor de pasos

Nema 11 del motor de pasos 28m m

Descripción del Producto

28BYGH nema 11 Motor de caja de engranajes paso a paso para impresoras de inyección de tinta

El motor paso a paso con engranajes 28BYGH tiene un par de salida alto y un posicionamiento preciso.

Especificación eléctrica

28BYGH507-03AG6 y sus componentes
Ángulo de paso	°/PASO	1.8
VOLTAJE NOMÉNICO	V.	5.4
En la actualidad	A/FAZ	2.0
Resistencia	O/FASE	2.7
Inducción	MH/FAZAS	1.9
Torque de retención	G.cm.	2400
Clase de aislamiento		B. El trabajo

Especificaciones eléctricas PARTE DEL MOTOR:

Modelo	Ángulo de paso (°/PASO)	El cable de plomo (No)	VOLTAJE (V)	En la actualidad (A / FASE)	Resistencia (Ω/FASE)	Inducción (MH / FASE)	Torque de retención (G.CM)	Altura del motor L (MM)	Peso del motor (KG)
Se trata de un sistema de control de la calidad.	1.8	4	3.90	0.67	6.3	3.2	600	32	0.11
28BYGH105-01 Las condiciones de los productos	1.8	6	3.1	0.95	3.3	1.0	430	32	0.11
28BYGH301	1.8	4	4.56	0.67	6.8	4.9	950	45	0.17
28BYGH303	1.8	6	3.40	0.95	3.4	1.0	750	45	0.14
28BYGH501	1.8	4	8.04	0.67	12.0	7.2	1200	51	0.19
28BYGH502	1.8	6	3.80	0.95	4.0	1.3	900	51	0.20

Se aplicará el procedimiento de ensayo de la serie de cambios de velocidad.
Ratio de reducción	¿Qué es esto?
Número de trenes de engranajes	1
Eficiencia de la transmisión	El 81%
Torque de tolerancia nominal	0.2 N.m.
Torque máximo de tolerancia momentánea	0.6 N.m
Carga radial (a 10 mm de la brida)	≤ 80N
Carga axial del eje	≤ 30N
longitud (mm)	28.5
Peso (g)	105
Materiales para la vivienda	El metal
Rodamiento en salida	Las demás máquinas
Fuerza máxima de ajuste de prensa del eje	≤ 200N
Juego radial del eje(mm)	≤ 003
Juego de empuje del eje(mm)	≤ 04
Reacción en estado de vacío (°)	≤ 15

***Nota: Los productos pueden ser personalizados por su solicitud.

Nema 11 de Geared Stepper Motor de la impresora de chorro de tinta 28m m 0

Diagrama de cableado

Nema 11 de Geared Stepper Motor de la impresora de chorro de tinta 28m m 1

Aplicación del producto

Impresora de inyección grande

Nema 11 de Geared Stepper Motor de la impresora de chorro de tinta 28m m 2

Las ventajas del motor de la caja de cambios planetaria:

1La caja de engranajes planetaria garantiza un sistema de transmisión de energía flexible y confiable

2. Relación de velocidad amplia con una larga vida útil

3Diseño único para alta densidad de potencia

4. Alta precisión

Las cajas de engranajes planetarias están diseñadas para una alta proporción de energía de entrada que ayuda a acoplar sin problemas otras disposiciones de engranajes.
