motor de pasos linear
Created with Pixso. 57BYGH actuador linear de la nema 23 con el motor de pasos

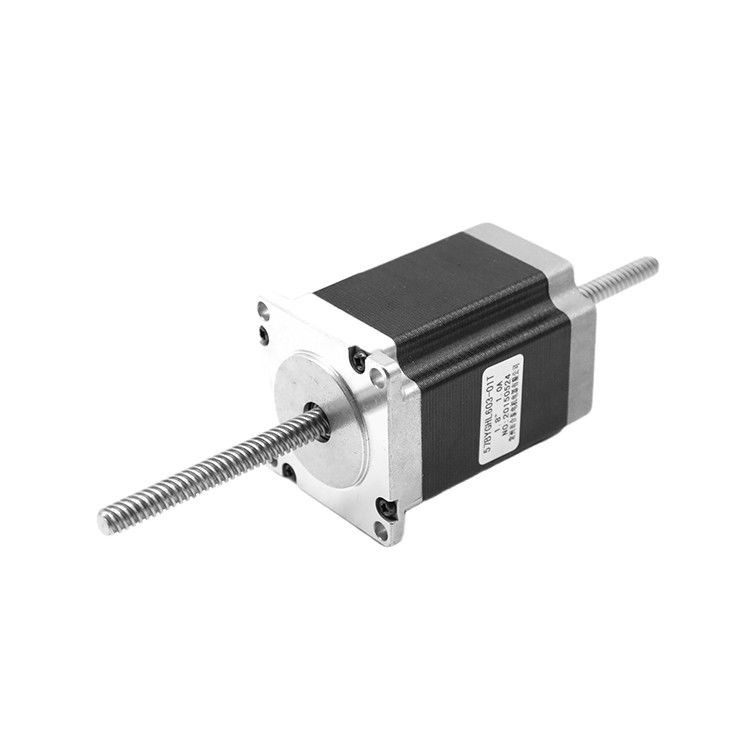

57BYGH actuador linear de la nema 23 con el motor de pasos

Marca: Hetai
Número De Modelo: 57BYGHL
Cuota De Producción: 50
Precio: USD
Delivery Time: 28-31
Condiciones De Pago: L/C, D/P, T/T, Western Union, MoneyGram
Información detallada
Lugar de origen:
China
Certificación:
CE ROHS ISO
nombre de producto:
motor de paso linear
Ángulo del paso:
° 1,8
Exactitud del paso:
± el 5%
Subida de la temperatura:
℃ 80 máximo
Temperatura ambiente:
-20℃~+50℃
Resistencia de aislamiento:
100MΩ Min.500VC DC
Fuerza dieléctrica:
500VAC 1 minuto
Max Radial Force:
75N (10m m del reborde delantero)
Max Axial Force:
15N
Detalles de empaquetado:
Cartón con la caja interna de la espuma, plataforma
Capacidad de la fuente:
10000 PC/mes
Resaltar:

Pequeño motor de pasos linear

,

Actuador motorizado del tornillo de posicionamiento

,

Actuador linear de la nema

Descripción del Producto

Nema 23 de la serie 57BYGHL motor de paso linear del esfuerzo de torsión de 1,8 grados de alto



Las características del motor de paso linear

Los ingenieros utilizan lo más comúnmente posible estos actuadores lineares en instalaciones más grandes; en las hachas que mueven cargas más pesadas, y en los usos médicos o de material-direcciones de gama alta tales como maquinaria del selección-y-lugar que requieren la precisión extremadamente alta. Como equivalentes rotatorios, los motores de pasos lineares tampoco utilizan un modo de operación de reluctancia variable (apenas descrito) o híbrido. Un cristal de exposición linear-de pasos híbrido es como el de un de pasos linear de reluctancia variable. En cambio, el forcer tiene los imanes permanentes múltiples, los corazones en forma de "U" magnéticos (con las bobinas alrededor de ellas), y un yugo de acero.



Especificación eléctrica



MODELO ÁNGULO DEL PASO
(°/STEP)
ALAMBRE DE VENTAJA
(NO)
VOLTAJE
(v)
CORRIENTE
(A/PHASE)
RESISTENCIA
(Ω/PHASE)
INDUCTANCIA
(MH/PHASE)
LLEVAR A CABO EL ESFUERZO DE TORSIÓN
(KG.CM)
ALTURA DEL MOTOR
L (MILÍMETRO)
PESO DEL MOTOR
(Kilogramo)
57BYGHL013-15 1,8 4 2,7 1,5 1,8 4,0 4,0 41 0,45
57BYGHL216-10 1,8 4 3,3 1,7 1,95 6,0 10,0 51 0,65
57BYGHL401-03 1,8 4 6,0 0,6 10,0 32,0 9,0 56 0,70
57BYGHL602-07 1,8 4 10,4 0,8 13,0 42,0 19,8 78 1,00
57BYGHL815-01 1,8 4 7,36 1,6 4,6 16,0 20,0 84 1,13



57BYGH actuador linear de la nema 23 con el motor de pasos 057BYGH actuador linear de la nema 23 con el motor de pasos 1

Esquema eléctrico

57BYGH actuador linear de la nema 23 con el motor de pasos 2











Nota del ***: Los productos se pueden modificar para requisitos particulares por su petición. Éntrenos en contacto con por favor para más detalles.
