Marca: | HeTai |
Número De Modelo: | 57BL06-002 |
Cuota De Producción: | 50 |
Precio: | USD |
Delivery Time: | 25 DÍAS |
Condiciones De Pago: | L/C, D/P, T/T, Western Union, MoneyGram |

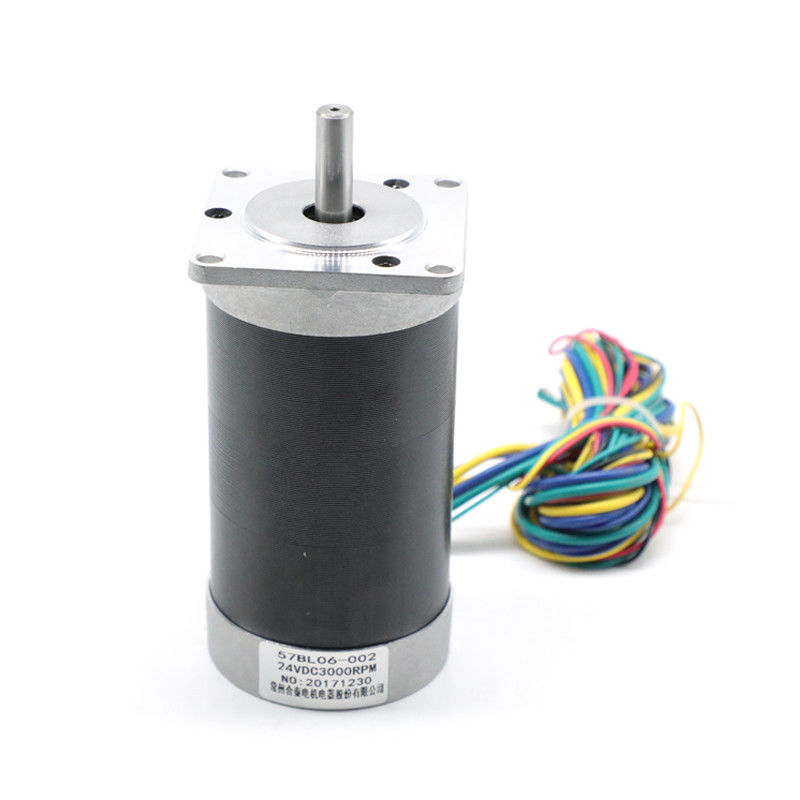

eficacia alta de 24V Mini Brushless Motor 3000RPM 0.44nm 138W 57BL06 002
Las ventajas de un motor sin cepillo
- alta velocidad, control electrónico
- mantenimiento bajo
- eficacia alta
- alto ratio del poder-a-peso
Especificación general:
Artículo | Especificación |
Tipo de enrrollamiento | Estrella |
Resistencia | 0,3 OHMIOS |
Ángulo de effecto hall | ángulo eléctrico 120-degree |
Juego radial | 0.02mm@450g |
Juego de extremo | 0.08mm@450g |
Fuerza de Max.radial | 75N @10mm del reborde |
Fuerza de Max.axial | 15N |
Clase del aislamiento | Clase B |
Fuerza dieléctrica | 600VDC para un minuto |
Resistencia de aislamiento | 100MΩ mínimo, 500VDC |
Especificación eléctrica:
Modelo | ||
Especificación | Unidad | 57BL06-002 |
Número de fases | Fase | 3 |
Número de postes | Postes | 4 |
Voltaje clasificado | VDC | 24 |
Velocidad clasificada | RPM | 3000 |
Velocidad sin carga | RPM | 4500 |
Corriente sin carga | 1,3 máximos | |
Esfuerzo de torsión clasificado | N.m | 0,44 |
Poder clasificado | W | 138 |
Esfuerzo de torsión máximo | N.m | 1,32 |
Constante del esfuerzo de torsión | N.m/A | 0,063 |
Constante trasero del EMF | V/kRPM | 6,6 |
Longitud corporal | milímetro | 106,5 |
Peso | Kilogramo | 1,18 |
Esquema eléctrico
FUNCIÓN | COLOR | |
+5V | ROJO | UL1007 26AWG |
PASILLO A | AMARILLO | |
PASILLO B | VERDE | |
PASILLO C | AZUL | |
Tierra | NEGRO | |
FASE A | AMARILLO | UL1015 20AWG |
FASE B | VERDE | |
FASE C | AZUL |
Dimensión mecánica
Proceso de la fabricación
1. ¿Es usted una fábrica?
Sí, somos una fábrica. Nuestra marca Hetai es fabricante micro bien conocido del motor por más de 20 años adentro
China. Productos principales incluyendo el motor de pasos híbrido, el motor sin cepillo de DC, el motor servo, y la caja de cambios planetaria.
2. ¿Puedo probar la muestra?
Sí, se cargan las muestras y la carga.
3. ¿Puedo conseguir un producto modificado para requisitos particulares?
Seguro, todos los productos se pueden modificar para requisitos particulares basados en peticiones especiales.
4. ¿Cómo usted envía las mercancías?
Enviamos normalmente mercancías por expreso (DHL/UPS/FEDEX/TNT), por el mar y por el aire, también aceptamos el promotor de carga.
5. ¿Cuáles son las condiciones de pago?
T/T (transferencia bancaria), Paypal (0,5% cargas) de PayPal, orden de la garantía de ALIBABA aceptan
6. ¿Está esto su precio final? ¿Podría tener el descuento?
Nuestro precio es el precio de fábrica. Si usted tiene una gran cantidad, podemos negociar sobre el descuento.
7. ¿Cuál es la garantía para sus productos?
Nuestra garantía es por un año. Si algunos problemas de la calidad ocurrieron en nuestro lado durante este período, adquiriremos el coste y el reemplazo de envío. el daño de la nota causado por el uso incorrecto del producto no es cubierto por favor por la garantía.
