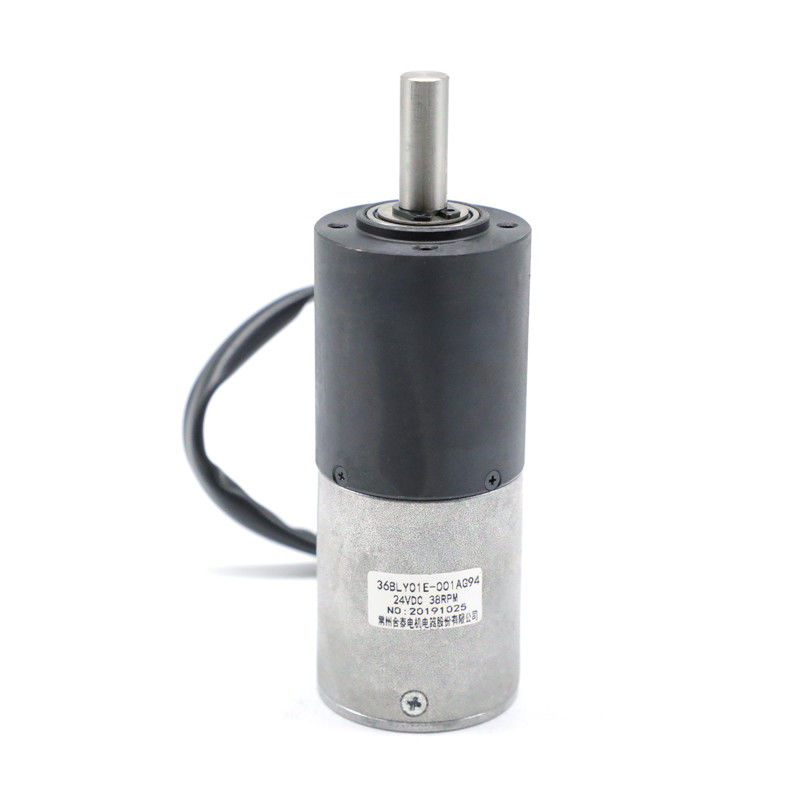

Nema sin cepillo 14 24v 36m m del motor de la pequeña caja de cambios 2 nanómetro
Lugar de origen | China |
---|---|
Nombre de la marca | Hetai |
Certificación | CE ROHS ISO |
Número de modelo | 36BLY01E-001AG94 |
Cantidad de orden mínima | 50 |
Precio | USD |
Detalles de empaquetado | Cartón con la caja interna de la espuma, plataforma |
Tiempo de entrega | 28-31 |
Condiciones de pago | L/C, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente | 5000pcs/month |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xnombre de producto | Motor sin cepillo de la caja de cambios | Tipo de enrrollamiento | Estrella |
---|---|---|---|
Ángulo de effecto hall | Ángulo eléctrico 120° | Clase del aislamiento | B |
Temperatura ambiente | -20℃~+50℃ | Resistencia de aislamiento | 100MΩ Min.500VC DC |
Fuerza dieléctrica | 600VAC 1 minuto | Nivel de la protección | IP40 |
Ratio de Reducation | 1:94 | Esfuerzo de torsión clasificado de la tolerancia | 2,5 N.m |
Alta luz | Nema 14 24v,nema 14 36m m,caja de cambios planetaria para el motor sin cepillo |
36BLY01E-001AG94 eficacia alta tamaño pequeño del motor planetario 2 N.m de la caja de cambios de la nema 14
36BLY01E-001AG94 está utilizando una caja de cambios de la metalurgia de polvo. El esfuerzo de torsión clasificado del motor 36BLY01E es 0.03NM, instalado con la caja de cambios del 1:94 del ratio de reducción, el esfuerzo de torsión puede alcanzar a 2 nanómetro. Mientras tanto la velocidad de 3500 RPM se reduce a 38 RPM. Puede también hacer juego con el otro ratio de reducción:
Etapa 1
1/4, 1/5
Etapa 2
1/16, 1/20, 1/25
Etapa 3
1/53, 1/62, 1/76, 1/94, 1/117
Enrolle por favor abajo para ver más detalles sobre la caja de cambios
Especificación eléctrica:
Modelo | ||
Modelo de la fabricación | 36BLY01E-001AG94 | |
Número de fases | Fase | 3 |
Número de postes | Postes | 4 |
Resistencia de línea a línea | OHMIOS | 6,4 |
Voltaje nominal | VDC | 24 |
Ninguna velocidad de la carga | RPM | 4800 |
Ninguna corriente de la carga | Amperios | 0,32 |
Velocidad clasificada | RPM | 3500±200 |
Corriente clasificada | 0,32 | |
Esfuerzo de torsión clasificado | N.m | 0,03 |
Poder clasificado | W | 11 |
Esfuerzo de torsión máximo | N.m | 0,09 |
Constante del esfuerzo de torsión | N.m/A | 0,015 |
Constante trasero del EMF | V/kRPM | 1,6 |
Longitud corporal | milímetro | 42 |
Peso | Kilogramo | 0,16 |
ESPECIFICACIONES DEL MOTOR CON EL ENGRANAJE PLANETARIO | ||
Esfuerzo de torsión clasificado | N.m | 2 |
Velocidad clasificada | RPM | 38 |
RATIO | 94:1 |
los *Products se pueden modificar para requisitos particulares por la petición especial.
Esquema eléctrico
FUNCIÓN | COLOR | |
+5V | ROJO |
UL1332 26AWG
|
PASILLO A | AZUL | |
PASILLO B | VERDE | |
PASILLO C | BLANCO | |
Tierra | NEGRO | |
FASE A | BROWN | |
FASE B | AMARILLO | |
FASE C | NARANJA |
Dimensión mecánica
Especificación eléctrica de la PIEZA de la CAJA DE CAMBIOS:
metalurgia de polvo de 36m m
Vivienda del material | El llevar en la salida | Carga radial (10m m del reborde) N | Carga axial del eje (N) | Fuerza del prensa-ajuste del eje máxima (N) | Juego radial del eje (milímetros) | Juego empujado del eje (milímetros) | Contragolpe en sin carga (°) |
Metalurgia de polvo | cojinetes lisos | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% | Longitud (milímetros) | Peso (g) | Número de trenes de engranaje |
1/4 | 0,3 | 1,0 | el 81% | 24,8 | 145 | 1 |
1/5 | ||||||
1/16 | 1,2 | 3,5 | el 72% | 32,4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 | 2,5 | 7,5 | el 65% | 41,9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
¿Cómo hace una caja de cambios planetaria el trabajo?
La alineación de los engranajes se puede comparar a nuestra Sistema Solar donde los planetas giran alrededor del sol, por lo tanto el nombre “caja de cambios planetaria”.
En el medio de la caja de cambios planetaria, hay un engranaje del “sol” – también conocido como engranaje central. Éste es a menudo el engranaje de la entrada. Alrededor del exterior, hay 2 o más los engranajes del “planeta” – o los engranajes externos. El cerco de los engranajes de planeta allí es un engranaje de anillo que lleva a cabo la formación junta. Los engranajes de planeta son conectados por un portador que a su vez esté conectado con el eje de salida.
