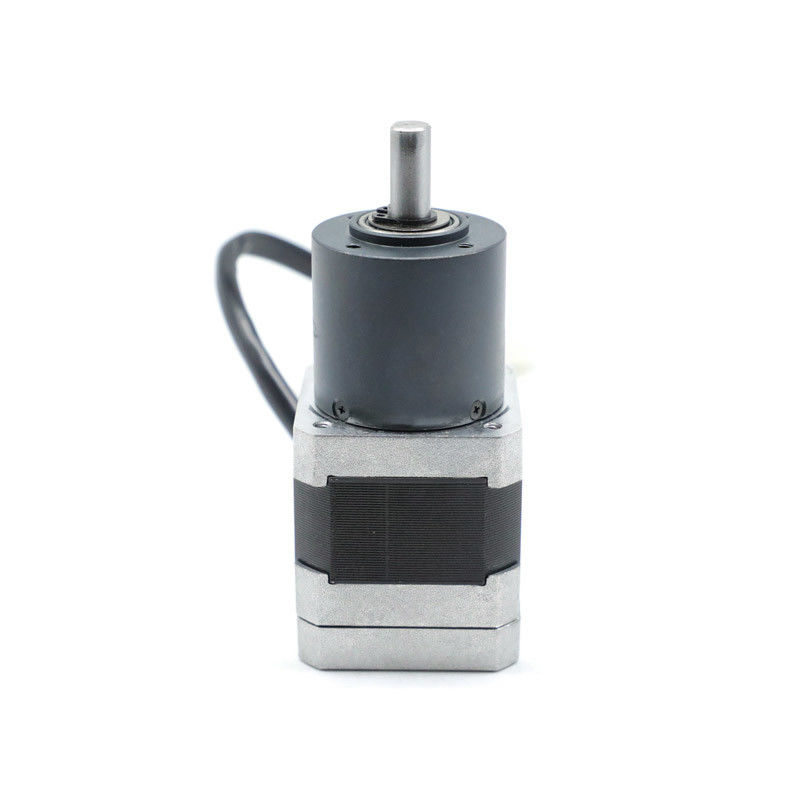

Motor sin cepillo 36m m de la nema 17 del motor de reducción del engranaje de DC 24v

Nombre

Motor sin cepillo 36m m de la nema 17 del motor de reducción del engranaje de DC 24v

Marca:	Hetai
Número De Modelo:	42BLF01-023AG13
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre de producto:

Motor sin cepillo de la caja de cambios

Tipo de enrrollamiento:

Estrella

Ángulo de effecto hall:

Ángulo eléctrico 120°

Clase del aislamiento:

B

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Fuerza dieléctrica:

600VAC 1 minuto

Nivel de la protección:

IP40

Esfuerzo de torsión clasificado:

0,66 N.m

Ratio de reducción:

1/13

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

5000pcs/month

Resaltar:

24 motores de reducción del engranaje de la C.C. de voltio

,

nema 17 24vdc 36m m

,

Motor sin cepillo 36m m de la nema 17

Descripción del Producto

42BLF01-023AG13 caja de cambios sin cepillo micro 36m m de la reducción del motor de la C.C. de la nema 17

Modelo	Ratio de reducción	Caja de cambios que contiene el material	El llevar en la salida	Voltaje (V)	Poder (W)	Velocidad (RPM)
42BLF01-023AG13	13:1	Metalurgia de polvo	Rodamiento de bolitas	24	19	308
42BLF01-027AG16	16:1	Metalurgia de polvo	Rodamiento de bolitas	24	19	250
42BLF01-035AG25	25:1	Metalurgia de polvo	Rodamiento de bolitas	24	17	160
42BLF01-036AG53	53:1	Metalurgia de polvo	Rodamiento de bolitas	24	17	75

Especificación eléctrica:

		Modelo
Modelo de la fabricación		42BLF01-023AG13
Número de fases	Fase	3
Número de postes	Postes	8
Resistencia de línea a línea	OHMIOS	2,2
Voltaje nominal	VDC	24
Ninguna velocidad de la carga	RPM	el 5000±10%
Ninguna corriente de la carga	Amperios	0,5
Velocidad clasificada	RPM	el 4000±10%
Corriente clasificada		0,5
Esfuerzo de torsión clasificado	N.m	0,063
Poder clasificado	W	25
Esfuerzo de torsión máximo	N.m	0,189
Corriente máxima	Amperios	1,5
Constante del esfuerzo de torsión	N.m/A	0,042
Constante trasero del EMF	V/kRPM	4,4
Longitud corporal	milímetro	47
Peso	Kilogramo	0,30
ESPECIFICACIONES DEL MOTOR CON EL ENGRANAJE PLANETARIO
Esfuerzo de torsión clasificado	N.m	0,66
Velocidad clasificada	RPM	307
RATIO		13:1

los *Products se pueden modificar para requisitos particulares por la petición especial.

Esquema eléctrico

FUNCIÓN	COLOR
+5V	ROJO	UL1007 26AWG
PASILLO A	AMARILLO
HALLB	VERDE
HALLC	AZUL
Tierra	NEGRO
FASE A	AMARILLO	UL3265 22AWG
FASE B	VERDE
FASE C	AZUL

Dimensión mecánica

metalurgia de polvo de 36m m

Vivienda del material	El llevar en la salida	Carga radial (10m m del reborde) N	Carga axial del eje (N)	Fuerza del prensa-ajuste del eje máxima (N)	Juego radial del eje (milímetros)	Juego empujado del eje (milímetros)	Contragolpe en sin carga (°)
Metalurgia de polvo	cojinetes lisos	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Ratio de reducción	Esfuerzo de torsión clasificado de la tolerancia (nanómetro)	Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro)	El Efficiency%	Longitud (milímetros)	Peso (g)	Número de trenes de engranaje
1/4	0,3	1,0	el 81%	24,8	145	1
1/5
1/16	1,2	3,5	el 72%	32,4	173	2
1/20
1/25
1/53	2,5	7,5	el 65%	41,9	213	3
1/62
1/76
1/94
1/117

La caja de cambios planetaria garantiza el sistema de transmisión flexible y confiable de poder

Estas cajas de cambios proporcionan una amplia gama de poder y de ratio, que les toma una decisión perfecta para la mayoría de los usos de muchas industrias.

El clavar partido

Motor sin cepillo 36m m de la nema 17 del motor de reducción del engranaje de DC 24v 1

Etiquetas:

nema 14 36m m

motor del bldc con la caja de cambios planetaria

Caja de cambios planetaria de la nema 23
