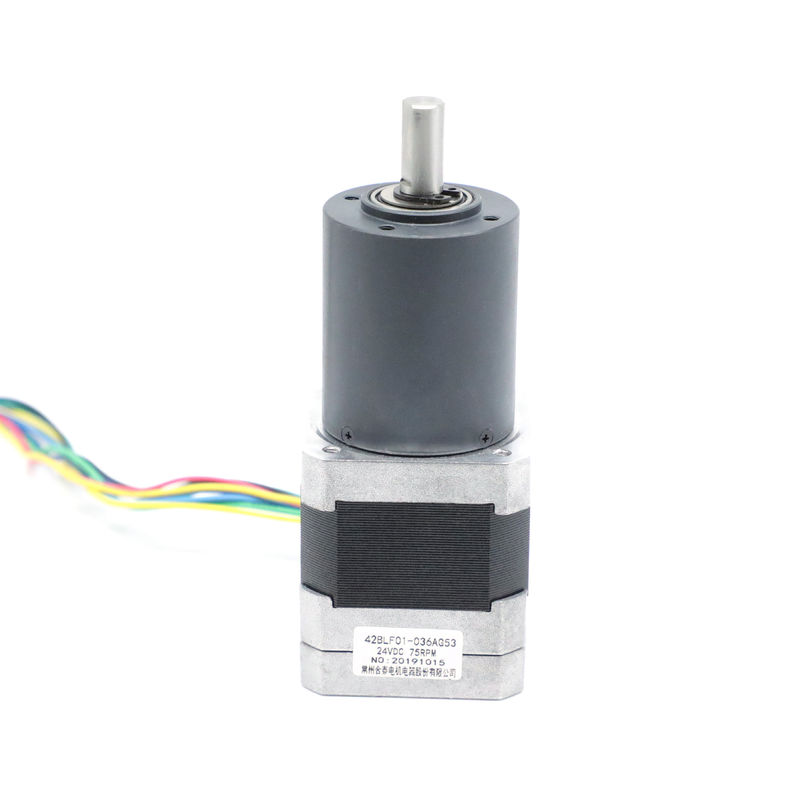

Motor sin cepillo de la caja de cambios micro de la nema 17 con el reductor de velocidad 75 RPM

Motor sin cepillo de la caja de cambios micro de la nema 17 con el reductor de velocidad 75 RPM

Marca:	Hetai
Número De Modelo:	Serie 42BLF01
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre del producto:

Motor de caja de cambios sin escobillas

Tipo de enrrollamiento:

Estrella

Hall Effect Angle:

Ángulo eléctrico 120°

Clase de aislamiento:

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Rigidez dieléctrica:

600VAC 1 minuto

Velocidad nominal:

75±10% RPM

Par nominal:

2,17 millas náuticas

Nivel de protección:

IP40

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

5000pcs/month

Resaltar:

motor sin cepillo del engranaje planetario

Motor sin cepillo de la caja de cambios micro de la nema 17

Motor sin cepillo del engranaje planetario de DC

Descripción del Producto

Motor DC sin escobillas NEMA 17 con reductor de velocidad de engranaje de metalurgia de polvos 75 RPM

Modelo	Temperatura ambiente	Relación de reducción	Material de la carcasa del engranaje	Cojinete en la salida	Voltaje(V)	Potencia(W)	Velocidad(RPM)
42BLF01-023AG13	-20℃-50℃	13:1	Metalurgia de polvos	Cojinete de bolas	24	19	308
42BLF01-027AG16	-20℃-50℃	16:1	Metalurgia de polvos	Cojinete de bolas	24	19	250
42BLF01-035AG25	-20℃-50℃	25:1	Metalurgia de polvos	Cojinete de bolas	24	17	160
42BLF01-036AG53	-20℃-50℃	53:1	Metalurgia de polvos	Cojinete de bolas	24	17	75

Aplicaciones de engranajes planetarios

Además de sus usos en transmisiones de vehículos, los engranajes planetarios se utilizan en diversas industrias para diferentes aplicaciones. Ofrecen alta precisión y una alta relación de torque a volumen, lo que los hace muy adecuados para aplicaciones que implican: aumentar el torque, reducir la velocidad, posicionamiento preciso y control de maquinaria reproducible.

Especificación eléctrica:

		Modelo
Modelo del fabricante		42BLF01-036AG53
Número de fases	Fase	3
Número de polos	Polos	8
Resistencia de línea a línea	OHMS	2.2
Voltaje nominal	VDC	24
Velocidad sin carga	RPM	5000±10%
Corriente sin carga	Amperios	0.5
Velocidad nominal	Rpm	4000±10%
Corriente nominal	A	0.5
Torque nominal	N.m	0.063
Potencia nominal	W	26
Torque pico	N.m	0.063
Corriente pico	Amperios	0.5
Constante de torque	N.m/A	0.046
Constante de FEM inversa	V/kRPM	4.8
Longitud del cuerpo	mm	47
Peso	Kg	0.30
ESPECIFICACIONES DEL MOTOR CON ENGRANAJE PLANETARIO
Nominal Torque	N.m	2.17
Velocidad nominal	Rpm	75±10%
RELACIÓN		53:1

*Los productos se pueden personalizar bajo pedido especial.

Diagrama de cableado

FUNCIÓN	COLOR
+5V	ROJO	UL1007 26AWG
HALL A	AMARILLO
HALLB	VERDE
HALLC	AZUL
GND	NEGRO
FASE A	AMARILLO	UL3265 22AWG
FASE B	VERDE
FASE C	AZUL

Dimensión mecánica

Motor sin cepillo de la caja de cambios micro de la nema 17 con el reductor de velocidad 75 RPM 0

36mm Metalurgia de polvos

Material de la carcasa	Cojinete en la salida	Carga radial (10 mm desde la brida) N	Carga axial del eje (N)	Fuerza máxima de ajuste a presión del eje (N)	Juego radial del eje (mm)	Juego de empuje del eje (mm)	Holgura en vacío (°)
Metalurgia de polvos	cojinetes de casquillo	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Relación de reducción	Torque de tolerancia nominal (Nm)	Torque máximo de tolerancia momentánea (Nm)	Eficiencia%	Longitud (mm)	Peso (g)	Número de trenes de engranajes
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Aplicaciones que incluyen

Accionamientos de ruedas

Accionamientos de orugas

Transportadores

Accionamientos de giro

Accionamientos de elevación

Mezcla

Accionamientos de cabrestante

Bombas

Inyectores de tubería enrollada

Accionamientos de sinfín y perforación

Accionamientos de cabezal de corte
