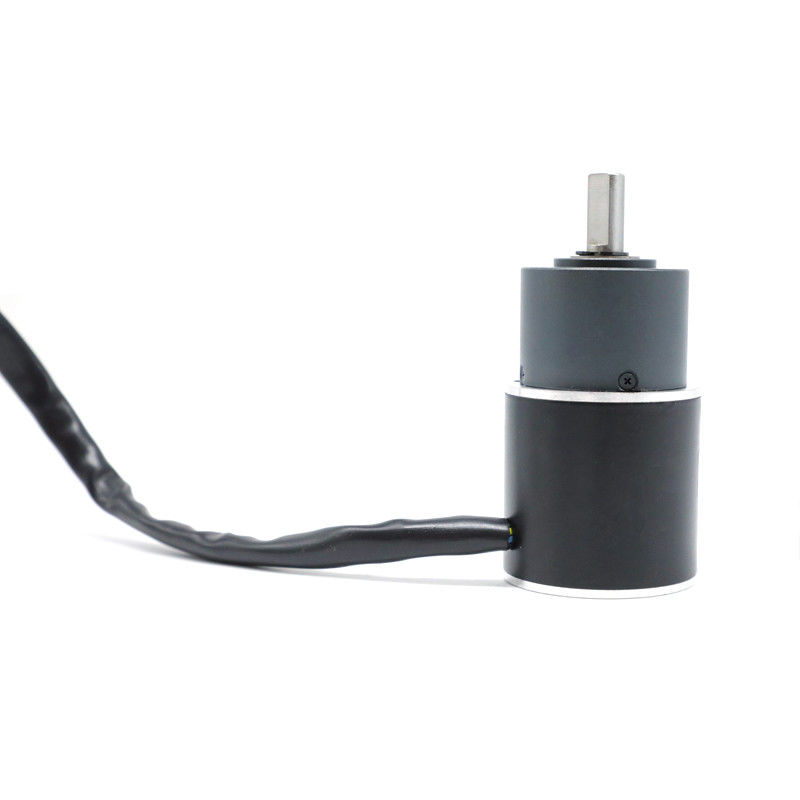

reducción planetaria 700 RPM 0.12nm 42bly01a 002ag5 de la caja de cambios de la nema 17 de 42m m

reducción planetaria 700 RPM 0.12nm 42bly01a 002ag5 de la caja de cambios de la nema 17 de 42m m

Marca:	Hetai
Número De Modelo:	42BLY01A
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre del producto:

Motor de caja de cambios sin escobillas

Tipo de enrrollamiento:

Estrella

Hall Effect Angle:

Ángulo eléctrico 120°

Clase de aislamiento:

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Rigidez dieléctrica:

600VAC 1 minuto

Número de fases:

Juego en vacío (°):

Nivel de protección:

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

5000pcs/month

Resaltar:

caja de cambios 42bly01a de la reducción de la nema 17

caja de cambios 42bly01a 002ag5 de la nema 17

nema 17 con la caja de cambios 42bly01a 002ag5

Descripción del Producto

42BLY01A-002AG5 NEMA 17 motor sin escobillas con caja de cambios planetaria de 700 RPM

motor 42BLY01A conPolvo metalurgia caja de cambios planetaria de 36 mm, el par de salida total es de 0,16 Nm, velocidad de 700 RPM, y 12 W. si necesita un par más alto, puede elegir una mayor relación de reducción.Usted puede elegir entre 3 niveles de reducción de la relación, que también llamamos el número de trenes de engranajes. La primera etapa de la relación consiste en 1/4 y 1/5. La segunda etapa tiene relaciones de 1/16, 1/20, 1/25. Mientras que la tercera etapa tiene 1/53, 1/62, 1/76, 1/94,¿Qué es la religión? 1/117Una mayor relación de reducción dará lugar a una velocidad más baja y un par más alto.

Especificación eléctrica

Parte del motor
Modelo de fabricación		El número de unidades de producción será el siguiente:
Número de fases	Fase	3
Número de polacos	Polos	4
Resistencia de línea a línea	El SGAO	5
Váltidad nominal	VDC	24
No hay velocidad	RPM y velocidad	4800
No hay corriente de carga	Amperios	0.25
Velocidad nominal	Rpm y velocidad	3500 ± 200
Torque nominal	N.m.	0.04
Torque máximo	N.m.	0.12
Constante de par	N.m.A.	0.043
Constante del campo electromagnético de retrodirección	V/kRPM	4.4
Duración del cuerpo	En el caso de los	42
Peso	En kilos	0.3
Las especificaciones del equipo planetario
NombradoTorque de trabajo	N.m.	0.16
Velocidad nominal	Rpm y velocidad	700 ± 10%
Potencia nominal	No	12
RACIÓN		5:1

* Los productos pueden ser personalizados si se solicita algo especial.

Diagrama de cableado

Función	Color
+5V	En color rojo	Se aplicarán las siguientes medidas:
Salón A	Amarillo
HALLB	El color verde
HALLC	El color azul
El GND	El color negro
Fase A	Amarillo	Se aplicará el procedimiento siguiente:
Fase B	El color verde
Fase C	El color azul

Dimensión mecánica

reducción planetaria 700 RPM 0.12nm 42bly01a 002ag5 de la caja de cambios de la nema 17 de 42m m 0

Se aplicará el método de comprobación de la velocidad.

36 mm Metalurgia de polvo

Materiales para la vivienda	Rodamiento en salida	Carga radial (a 10 mm de la brida) N	Carga axial del eje ((N)	Fuerza máxima de ajuste de prensa del eje ((N)	El juego radial del eje ((mm)	El juego de empuje del eje ((mm)	Reacción en estado de vacío (°)
Metalurgia de polvo	rodamientos de manga	≤ 120	≤ 80 años	≤ 500	≤ 003	≤ 01	≤ 15

Ratio de reducción	Torque de tolerancia nominal (Nm)	Torque máximo de tolerancia momentánea (Nm)	Eficiencia en %	Duración (mm)	Peso (g)	Número de trenes de engranajes
4/4.	0.3	1.0	El 81%	24.8	145	1
¿Qué es esto?
¿Qué es el amor? 1/16	1.2	3.5	El 72%	32.4	173	2
¿Qué es el amor? 1/20
¿Qué es el amor? 1/25
1/53	2.5	7.5	El 65%	41.9	213	3
¿Qué es esto? 1/62
¿Cómo se llama? 1/76
1/94 de la Comisión
¿Qué es la religión? 1/117

Aplicación de prensado

El montaje de la caja de engranajes
