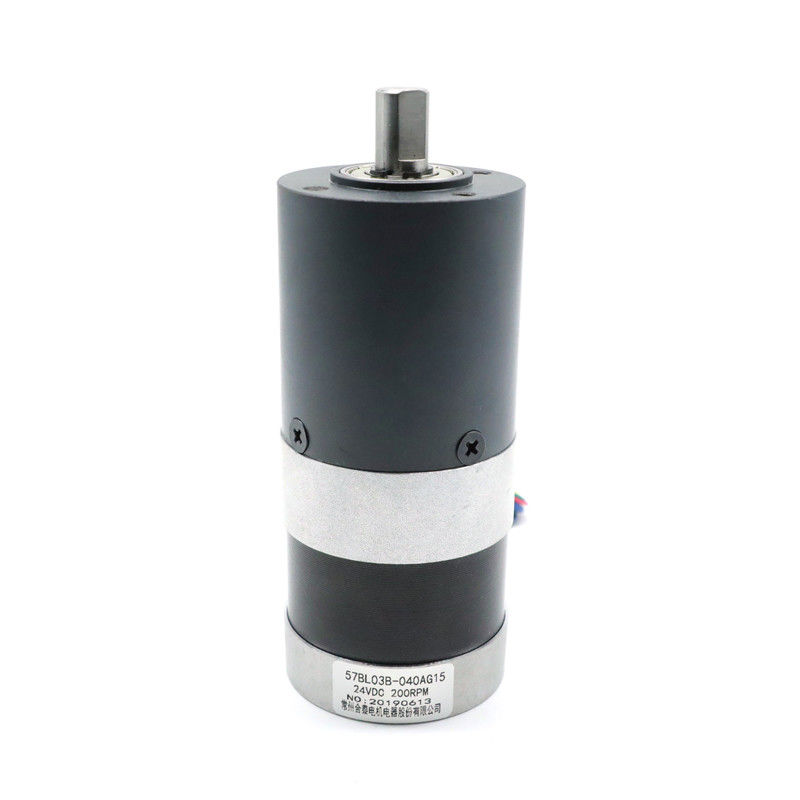

Caja de cambios planetaria 2 nanómetro 57BL03B 040AG15 de la nema 23 sin cepillo del motor de Bldc DC

Caja de cambios planetaria 2 nanómetro 57BL03B 040AG15 de la nema 23 sin cepillo del motor de Bldc DC

Marca:	Hetai
Número De Modelo:	57BL03B-040AG15
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre de producto:

Motor sin cepillo de la caja de cambios

Tipo de enrrollamiento:

Estrella

Ángulo de effecto hall:

Ángulo eléctrico 120°

Clase del aislamiento:

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Fuerza dieléctrica:

600VAC 1 minuto

Nivel de la protección:

Esfuerzo de torsión clasificado de la tolerancia:

8 N.M

Número de trenes de engranaje:

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

5000pcs/month

Resaltar:

Nema sin cepillo 23 del motor de 57BL03B Bldc DC

Caja de cambios planetaria 57BL03B de la nema 23

57BL03B caja de cambios planetaria de la nema 23

Descripción del Producto

57BL03B-040AG15 motor planetario de poco ruido de la caja de cambios de la nema 23 2 N.m sin cepillo

Modelo	Temperatura ambiente	Ratio de reducción	Caja de cambios que contiene el material	El llevar en la salida
57BL03B-039AG6	-20℃-50℃	6:1	Metalurgia de polvo	Rodamiento de bolitas
57BL03B-040AG15	-20℃-50℃	15:1	Metalurgia de polvo	Rodamiento de bolitas
57BL03B-041AG26	-20℃-50℃	26:1	Metalurgia de polvo	Rodamiento de bolitas

Especificación eléctrica

		Modelo
Modelo de la fabricación		57BL03B-040AG15
Número de fases	Fase	3
Número de postes	Postes	4
Resistencia de línea a línea	OHMIOS	0,8
Voltaje nominal	VDC	24
Ninguna velocidad de la carga	RPM	4000
Ninguna corriente de la carga	Amperios	0,6
Velocidad clasificada	RPM	3000±200
Corriente clasificada		0,6
Esfuerzo de torsión clasificado	N.m	0,18
Poder clasificado	W	57
Esfuerzo de torsión máximo	N.m	0,54
Constante del esfuerzo de torsión	N.m/A	0,057
Constante trasero del EMF	V/kRPM	5,9
Longitud corporal	milímetro	56,5
Peso	Kilogramo	0,56
ESPECIFICACIONES DEL MOTOR CON EL ENGRANAJE PLANETARIO
Esfuerzo de torsión clasificado	N.m	1,9
Velocidad clasificada	RPM	el 200±10%
RATIO		15:1

los *Products se pueden modificar para requisitos particulares por la petición especial.

Esquema eléctrico

FUNCIÓN	COLOR
+5V	ROJO	UL1007 26AWG
PASILLO A	AMARILLO
HALLB	VERDE
HALLC	AZUL
Tierra	NEGRO
FASE A	AMARILLO	UL1015 22AWG
FASE B	VERDE
FASE C	AZUL

Dimensión mecánica

Caja de cambios planetaria 2 nanómetro 57BL03B 040AG15 de la nema 23 sin cepillo del motor de Bldc DC 0

Fuera de la metalurgia de polvo del diámetro 56m m

Vivienda del material	El llevar en la salida	Carga radial (10m m del reborde) N	Carga axial del eje (N)	Fuerza del prensa-ajuste del eje máxima (N)	Juego radial del eje (milímetros)	Juego empujado del eje (milímetros)	Contragolpe en sin carga (°)
Metalurgia de polvo	cojinetes lisos	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Ratio de reducción	Esfuerzo de torsión clasificado de la tolerancia (nanómetro)	Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro)	El Efficiency%	Longitud L (milímetro)	Peso (g)	Número de trenes de engranaje
1/4	2,0	6,0	el 81%	41,3	491	1
1/6
1/15	8,0	25	el 72%	59,6	700	2
1/18
1/26
1/47	16	50	el 72%	59,6	700	2
1/66

Dimensión mecánica

Caja de cambios planetaria 2 nanómetro 57BL03B 040AG15 de la nema 23 sin cepillo del motor de Bldc DC 1

Los engranajes planetarios son levemente costosos comparados a los engranajes tradicionales. Sin embargo, garantizan un alto ROI.

El diseño es mil muy complejo que son eficientes y aún fácil mantener.

De esto, usted puede ver que la caja de cambios planetaria tiene muchas ventajas.
