Bldc Motor sin escobillas Dc Nema 23 Caja de cambios planetaria 2 NM 57BL03B

Bldc Motor sin escobillas Dc Nema 23 Caja de cambios planetaria 2 NM 57BL03B

Marca:	Hetai
Número De Modelo:	Serie 57BL03B
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre del producto:

Motor de caja de cambios sin escobillas

Tipo de enrrollamiento:

Estrella

Hall Effect Angle:

Ángulo eléctrico 120°

Clase de aislamiento:

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Rigidez dieléctrica:

600VAC 1 minuto

Nivel de protección:

IP40

Torque de tolerancia nominal:

8 Nm

Número de trenes de engranajes:

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

5000pcs/month

Resaltar:

Nema sin cepillo 23 del motor de 57BL03B Bldc DC

Caja de cambios planetaria 57BL03B de la nema 23

57BL03B caja de cambios planetaria de la nema 23

Descripción del Producto

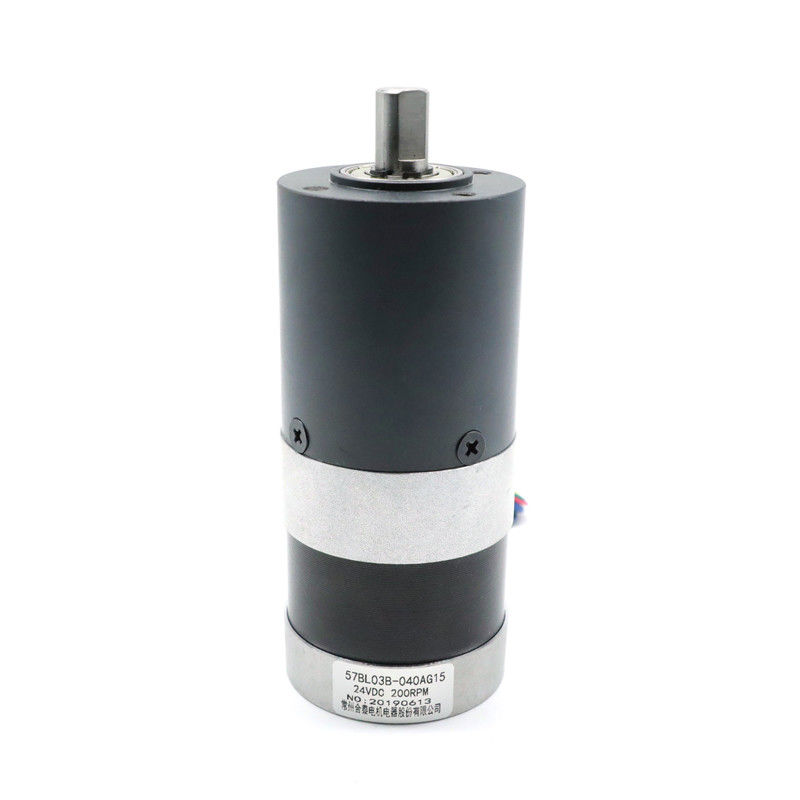

57BL03B-040AG15 motor de engranaje planetario de bajo ruido NEMA 23 de 2 Nm sin escobillas

Modelo	Temperatura ambiente	Relación de reducción	Material de la carcasa de la caja de cambios	Rodamiento en la salida
57BL03B-039AG6	-20°C-50°C	6:1	Metalurgia de polvos	Rodamiento de bolas
57BL03B-040AG15	-20°C-50°C	15:1	Metalurgia de polvos	Rodamiento de bolas
57BL03B-041AG26	-20°C-50°C	26:1	Metalurgia de polvos	Rodamiento de bolas

Especificación eléctrica

		Modelo
Modelo de fabricación		57BL03B-040AG15
Número de fases	Fase	3
Número de polos	Polos	4
Resistencia de línea a línea	OHMS	0.8
Voltaje nominal	VDC	24
Velocidad sin carga	RPM	4000
Corriente sin carga	Amperios	0.6
Velocidad nominal	Rpm	3000±200
Corriente nominal	A	0.6
Par nominal	N.m	0.18
Potencia nominal	W	57
Par máximo	N.m	0.54
Constante de par	N.m/A	0.057
Constante de FEM inversa	V/kRPM	5.9
Longitud del cuerpo	mm	56.5
Peso	Kg	0.56
ESPECIFICACIONES DEL MOTOR CON ENGRANAJE PLANETARIO
Nominal Par	N.m	1.9
Velocidad nominal	Rpm	200±10%
RELACIÓN		15:1

*Los productos se pueden personalizar bajo petición especial.

Diagrama de cableado

FUNCIÓN	COLOR
+5V	ROJO	UL1007 26AWG
HALL A	AMARILLO
HALLB	VERDE
HALLC	AZUL
GND	NEGRO
FASE A	AMARILLO	UL1015 22AWG
FASE B	VERDE
FASE C	AZUL

Dimensión mecánica

Bldc Motor sin escobillas Dc Nema 23 Caja de cambios planetaria 2 NM 57BL03B 0

Diámetro exterior 56 mm Metalurgia de polvos

Material de la carcasa	Rodamiento en la salida	Carga radial (10 mm de la brida) N	Carga axial del eje (N)	Fuerza máxima de ajuste a presión del eje (N)	Juego radial del eje (mm)	Juego de empuje del eje (mm)	Holgura en vacío (°)
Metalurgia de polvos	cojinetes de casquillo	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Relación de reducción	Par de tolerancia nominal (Nm)	Par máximo de tolerancia momentánea (Nm)	Eficiencia %	Longitud L (mm)	Peso (g)	Número de trenes de engranajes
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Dimensión mecánica

Bldc Motor sin escobillas Dc Nema 23 Caja de cambios planetaria 2 NM 57BL03B 1

Los engranajes planetarios son ligeramente más caros en comparación con los engranajes tradicionales. Sin embargo, garantizan un alto ROI.

El diseño es bastante complejo, aunque son eficientes y fáciles de mantener.

A partir de esto, se puede ver que la caja de cambios planetaria tiene muchas ventajas.
