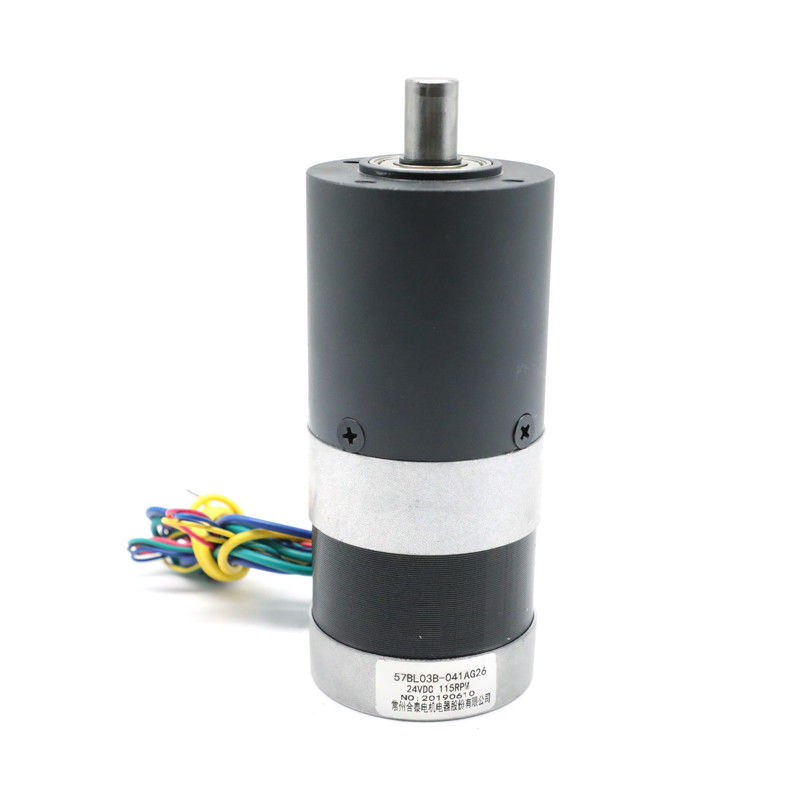

El micrófono adaptó el motor sin cepillo NEMA23 24v 57m m 0.18nm 57BL03B 041AG26

  • Micro Geared Brushless Motor NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
  • Micro Geared Brushless Motor NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
  • Micro Geared Brushless Motor NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
Lugar de origen China
Nombre de la marca Hetai
Certificación CE ROHS ISO
Número de modelo 57BL03B-041AG26
Cantidad de orden mínima 50
Precio USD
Detalles de empaquetado Cartón con la caja interna de la espuma, plataforma
Tiempo de entrega 28-31
Condiciones de pago L/C, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente 5000pcs/month

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre de producto Motor sin cepillo de la caja de cambios Tipo de enrrollamiento Estrella
Ángulo de effecto hall Ángulo eléctrico 120° Clase del aislamiento B
Temperatura ambiente -20℃~+50℃ Resistencia de aislamiento 100MΩ Min.500VC DC
Fuerza dieléctrica 600VAC 1 minuto Ratio de reducción 1/26
Max Axial Force 8 N.M Esfuerzo de torsión momentáneo máximo de la tolerancia 25 N.m
Resaltar

pequeño motor sin cepillo adaptado

,

Caja de cambios planetaria 57BL03B de la nema 23

,

nema 23 57m m 57BL03B
Deja un mensaje
Descripción de producto

La metalurgia de polvo de poco ruido micro 57BL03B-041AG26 adaptó el motor sin cepillo de NEMA23 DC



Ratio ancho de la velocidad con una vida útil larga del servicio

57BL03B-041AG26 es consiste en 3 un motor sin cepillo de la C.C. de la fase 57m m y una caja de cambios 56m m planetaria. El material de vivienda de la caja de cambios es metalurgia de polvo. Utiliza el cojinete liso. La carga radial (10m m del reborde) del eje de salida de la caja de cambios es 450N, y la carga axial del eje es 200N.



Para la misma cantidad de capacidad de carga, nuestra caja de cambios planetaria de la metalurgia de polvo tiene una vida útil más alta del servicio que las cajas de cambios tradicionales. Los aspectos claves son mejorar eficacia y confiabilidad en cualquier sistema mecánico.



Especificación eléctrica:

    Modelo
Modelo de la fabricación 57BL03B-041AG26
Número de fases Fase 3
Número de postes Postes 4
Resistencia de línea a línea OHMIOS 0,8
Voltaje nominal VDC 24
Ninguna velocidad de la carga RPM 4000
Ninguna corriente de la carga Amperios 0,6
Velocidad clasificada RPM 3000±200
Corriente clasificada 0,6
Esfuerzo de torsión clasificado N.m 0,18
Poder clasificado W 57
Esfuerzo de torsión máximo N.m 0,54
Constante del esfuerzo de torsión N.m/A 0,057
Constante trasero del EMF V/kRPM 5,9
Longitud corporal milímetro 56,5
Peso Kilogramo 0,56
ESPECIFICACIONES DEL MOTOR CON EL ENGRANAJE PLANETARIO
Esfuerzo de torsión clasificado N.m 3,3
Velocidad clasificada RPM el 115±10%
RATIO   26:1



los *Products se pueden modificar para requisitos particulares por la petición especial.



Esquema eléctrico



FUNCIÓN COLOR
+5V ROJO UL1007 26AWG




PASILLO A AMARILLO
PASILLO B VERDE
PASILLO C AZUL
Tierra NEGRO
FASE A AMARILLO UL1015 22AWG


FASE B VERDE
FASE C AZUL



Dimensión mecánica

El micrófono adaptó el motor sin cepillo NEMA23 24v 57m m 0.18nm 57BL03B 041AG26 0



Fuera de la metalurgia de polvo del diámetro 56m m



Vivienda del material El llevar en la salida Carga radial (10m m del reborde) N Carga axial del eje (N) Fuerza del prensa-ajuste del eje máxima (N) Juego radial del eje (milímetros) Juego empujado del eje (milímetros) Contragolpe en sin carga (°)
Metalurgia de polvo cojinetes lisos ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Ratio de reducción Esfuerzo de torsión clasificado de la tolerancia (nanómetro) Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) El Efficiency%

Longitud

L

(milímetro)

 Peso (g) Número de trenes de engranaje
1/4 2,0 6,0 el 81% 41,3 491 1
1/6
1/15 8,0 25 el 72% 59,6 700 2
1/18
1/26
1/47 16

50



 el 72% 59,6 700 2
1/66



Dimensión mecánica



El micrófono adaptó el motor sin cepillo NEMA23 24v 57m m 0.18nm 57BL03B 041AG26 1



Una caja de cambios planetaria, también conocida como caja de cambios epicicloidal, es uno de los tipos más interesantes de cajas de cambios disponibles dentro de control de movimiento. Son de uso frecuente en automotriz como parte importante de transmisiones automáticas.



¿Cómo hace una caja de cambios planetaria el trabajo?

La alineación de los engranajes se puede comparar a nuestra Sistema Solar donde los planetas giran alrededor del sol, por lo tanto el nombre “caja de cambios planetaria”.
