Motor sin escobillas con micro engranajes NEMA23 24v 57mm 0.18nm Serie 57BL03B

Motor sin escobillas con micro engranajes NEMA23 24v 57mm 0.18nm Serie 57BL03B

Marca:	Hetai
Número De Modelo:	57BL03B
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre del producto:

Motor de caja de cambios sin escobillas

Tipo de enrrollamiento:

Estrella

Hall Effect Angle:

Ángulo eléctrico 120°

Clase de aislamiento:

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Rigidez dieléctrica:

600VAC 1 minuto

Relación de reducción:

Max Axial Force:

Par de tolerancia momentáneo máximo:

25 N.M

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

5000pcs/month

Resaltar:

pequeño motor sin cepillo adaptado

Caja de cambios planetaria 57BL03B de la nema 23

nema 23 57m m 57BL03B

Descripción del Producto

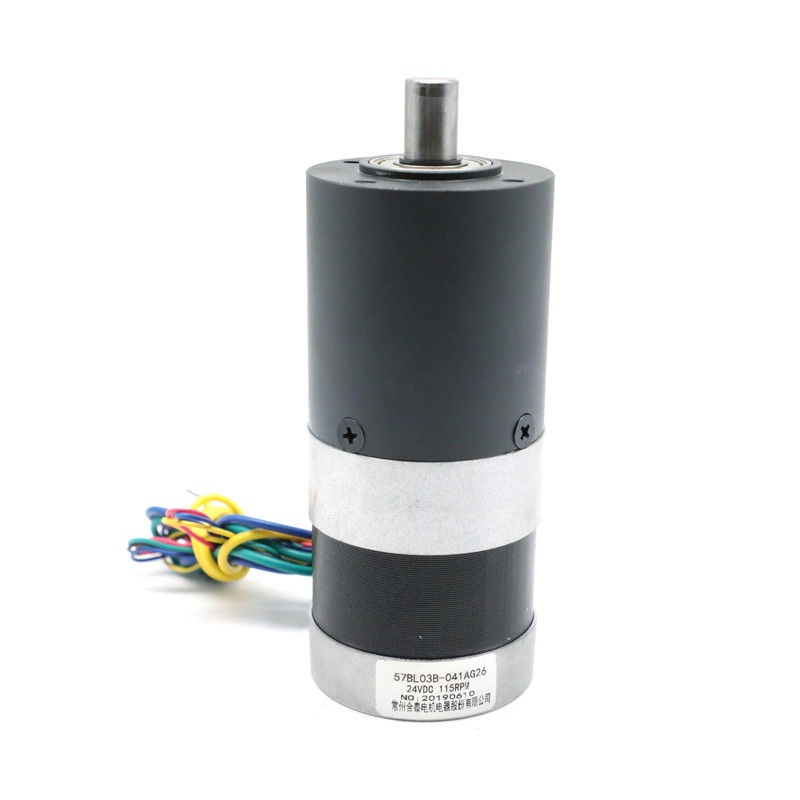

Motorreductor de CC sin escobillas NEMA23 de metalurgia de polvos de bajo ruido micro 57BL03B-041AG26

Amplia relación de velocidad con larga vida útil

57BL03B-041AG26se compone de un motor de CC sin escobillas de 3 fases de 57 mm y una caja de engranajes planetaria de 56 mm. El material de la carcasa de la caja de engranajes es pmetalurgia de polvos. Utiliza cojinetes de manguito. La carga radial (a 10 mm de la brida) del eje de salida de la caja de engranajes es de 450 N, y la carga axial del eje es de 200 N.

Para la misma capacidad de carga, nuestra caja de engranajes planetaria de metalurgia de polvos tiene una vida útil más larga que las cajas de engranajes tradicionales. Los aspectos clave son mejorar la eficiencia y la fiabilidad en cualquier sistema mecánico.

Especificación eléctrica:

		Modelo
Modelo de fabricante		57BL03B-041AG26
Número de fases	Fase	3
Número de polos	Polos	4
Resistencia de línea a línea	OHMIOS	0.8
Voltaje nominal	VCC	24
Velocidad sin carga	RPM	4000
Corriente sin carga	Amperios	0.6
Velocidad nominal	Rpm	3000±200
Corriente nominal	A	0.6
Par nominal	N.m	0.18
Potencia nominal	W	57
Par máximo	N.m	0.54
Constante de par	N.m/A	0.057
Constante de fuerza contraelectromotriz	V/kRPM	5.9
Longitud del cuerpo	mm	56.5
Peso	Kg	0.56
ESPECIFICACIONES DEL MOTOR CON ENGRANAJE PLANETARIO
NominalPar	N.m	3.3
Velocidad nominal	Rpm	115±10%
RELACIÓN		26:1

*Los productos se pueden personalizar bajo petición especial.

Diagrama de cableado

FUNCIÓN	COLOR
+5V	ROJO	UL1007 26AWG
HALL A	AMARILLO
HALL B	VERDE
HALL C	AZUL
GND	NEGRO
FASE A	AMARILLO	UL1015 22AWG
FASE B	VERDE
FASE C	AZUL

Dimensión mecánica

Motor sin escobillas con micro engranajes NEMA23 24v 57mm 0.18nm Serie 57BL03B 0

Diámetro exterior 56 mmMetalurgia de polvos

Material de la carcasa	Cojinete en la salida	Carga radial (10 mm de la brida) N	Carga axial del eje (N)	Fuerza máxima de ajuste a presión del eje (N)	Juego radial del eje (mm)	Juego de empuje del eje (mm)	Holgura en vacío (°)
Metalurgia de polvos	cojinetes de manguito	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Relación de reducción	Par de tolerancia nominal (Nm)	Par de tolerancia momentáneo máximo (Nm)	Eficiencia%	Longitud L (mm)	Peso (g)	Número de trenes de engranajes
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Dimensión mecánica

Motor sin escobillas con micro engranajes NEMA23 24v 57mm 0.18nm Serie 57BL03B 1

Una caja de engranajes planetaria, también conocida como caja de engranajes epicíclica, es uno de los tipos de cajas de engranajes más interesantes disponibles en el control de movimiento. Se utilizan a menudo en automoción como una parte importante de las transmisiones automáticas.

¿Cómo funciona una caja de engranajes planetaria?

La alineación de los engranajes se puede comparar con nuestro sistema solar, donde los planetas giran alrededor del sol, de ahí el nombre de "Caja de engranajes planetaria".
