precisión planetaria 9.6V de la nema 23 de la caja de cambios del motor de pasos de 10kgcm 57m m alta
| Lugar de origen | China |
|---|---|
| Nombre de la marca | HeTai |
| Certificación | CE ROHS ISO |
| Número de modelo | 57BYGH321-03AG6 |
| Cantidad de orden mínima | 50 |
| Precio | USD |
| Detalles de empaquetado | Cartón con la caja interna de la espuma, plataforma |
| Tiempo de entrega | 25 DÍAS |
| Condiciones de pago | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente | 10000 PC/mes |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Nombre de producto | Motor de la caja de cambios del escalonamiento | Exactitud del paso | ± el 5% |
|---|---|---|---|
| Subida de la temperatura | ℃ 80 máximo | Resistencia de aislamiento | 100MΩ Min.500VC DC |
| Temperatura ambiente | -20℃~+50℃ | Fuerza dieléctrica | 500VAC 1 minuto |
| Caja de cambios que contiene el material | Metalurgia de polvo | El llevar en la salida | cojinete liso |
| Voltaje clasificado | 6.9V | RESITSTANCE | 9,6 Ω/PHASE |
| Alta luz | caja de cambios planetaria 9.6V de la nema 23,Caja de cambios planetaria 9.6V de la nema,Caja de cambios para el motor de pasos de la nema 23 |
||
Descripción de producto

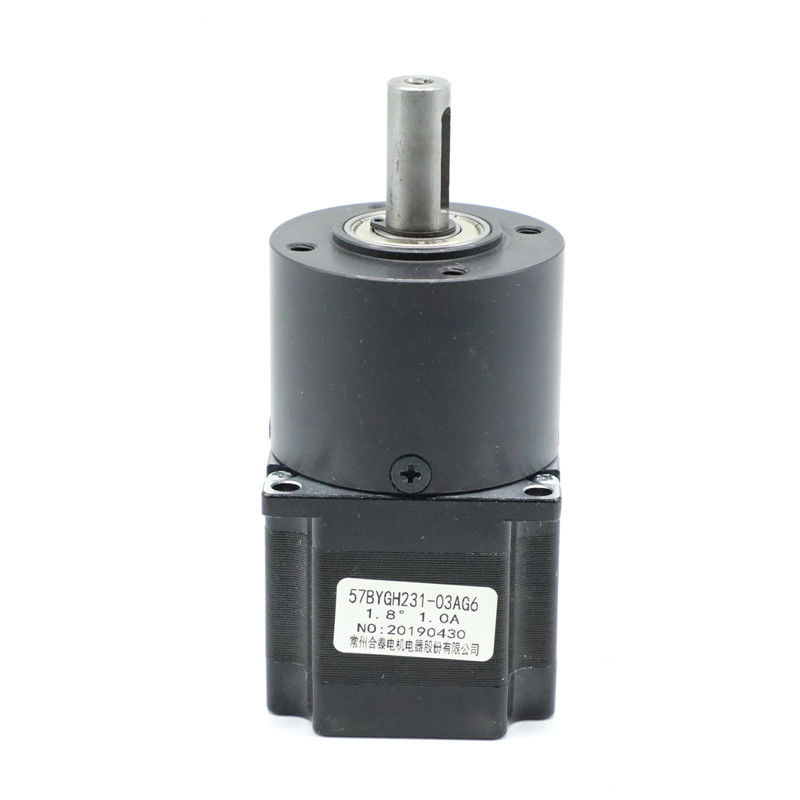

57BYGH231-03AG6 reductor de velocidad planetario del motor de la caja de cambios del paso de la alta precisión 9.6V de la nema 23
57BYGH231-03AG6 consiste en 2 un motor de escalonamiento de la fase 57m m y una caja de cambios 56m m planetaria. El material de vivienda de la caja de cambios de 56m m es metalurgia de polvo. El juego radial del eje es ≤0.03mm, y el juego empujado del eje es ≤0.1. El contragolpe en sin carga es el ° ≤1.5.
Para la misma cantidad de capacidad de carga, nuestra caja de cambios planetaria de la metalurgia de polvo tiene una vida útil más alta del servicio que las cajas de cambios tradicionales. Los aspectos claves son mejorar eficacia y confiabilidad en cualquier sistema mecánico.
Especificación eléctrica
| ÁNGULO DEL PASO | °/STEP | 1,8 |
| VOLTAJE CLASIFICADO | V | 9,6 |
| CORRIENTE | A/PHASE | 1,0 |
| RESISTENCIA | Ω/PHASE | 9,6 |
| INDUCTANCIA | mH/PHASE | 20 |
| LLEVAR A CABO EL ESFUERZO DE TORSIÓN | kg.cm | 10 |
| CLASE DEL AISLAMIENTO | B | |
los *Products se pueden modificar para requisitos particulares por la petición especial.
Esquema eléctrico
Dimensión mecánica
Especificación eléctrica de la pieza de la caja de cambios
Fuera de la metalurgia de polvo del diámetro 56m m
| Vivienda del material | El llevar en la salida | Carga radial (10m m del reborde) N | Carga axial del eje (N) | Fuerza del prensa-ajuste del eje máxima (N) | Juego radial del eje (milímetros) | Juego empujado del eje (milímetros) | Contragolpe en sin carga (°) |
| Metalurgia de polvo | cojinete liso | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% |
Longitud L (milímetro) |
Peso (g) | Número de trenes de engranaje |
| 1/4 | 2,0 | 6,0 | el 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | el 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
el 72% | 59,6 | 700 | 2 |
| 1/66 |
Dimensión mecánica
De acuerdo con todas estas ventajas, nuestra compañía se especializa en producir los motores de escalonamiento híbridos, motores sin cepillo de DC, motores servos, motores de la caja de cambios y así sucesivamente. Los productos se aplican en los robots, maquinaria que embala, maquinaria de la materia textil, instrumentos médicos, maquinaria de impresión, equipo inteligente de la logística… Hetai también envía sus productos a los E.E.U.U., a la Europa, a la Asia sudoriental, y a la China versátil.
Teniendo un diverso arreglo del engranaje de sol y de los engranajes planetarios, se alcanzan el esfuerzo de torsión de alto rendimiento y el ratio ancho de la velocidad. Aparte de éstos, las cajas de cambios planetarias tienen una inercia más baja y alta transmisión del esfuerzo de torsión. Todo el éstos son los aspectos claves que garantizan eficacia.
La capacidad de variar exactamente el grado de poder y de velocidad hace las cajas de cambios planetarias convenientes para muchos usos especiales tales como turbinas de viento, motores de combustión interna, y así sucesivamente.
