Regulador integrado Module del motor de pasos de la nema 17 interfaz paralela de 2 fases

Regulador integrado Module del motor de pasos de la nema 17 interfaz paralela de 2 fases

Marca:	Hetai
Número De Modelo:	HTD421
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

nombre de producto:

Conductor del motor de escalonamiento

Fuente de alimentación:

3.3V-5V o 12V-24V

Corriente del motor de la salida:

Pico 2A

temperatura de trabajo:

0℃~+40℃

Storagetemperature:

-10℃~70℃

Conduzca el método:

Control actual constante de PWM

subdivisión opcional:

Microstep 1/2/4/8/16/32

longitud:

34/40/48/60m m

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

10000 PC/mes

Resaltar:

Conductor integrado del motor de pasos

conductor del motor de pasos de la nema 17

Regulador del motor de pasos de la nema 17

Descripción del Producto

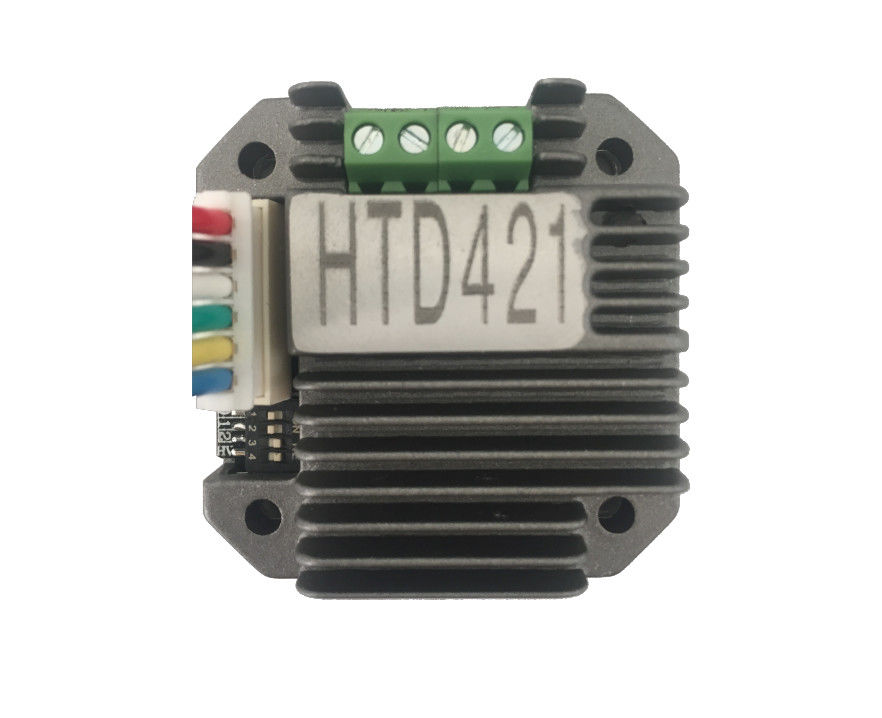

HTD421 conductor Integrated Driver de la interfaz paralela de 2 fases para el motor de pasos de la nema 17

Característica de producto

El diseño miniatura, instalación conveniente, se puede integrar con 42 motores de pasos

- vivienda incluida Calor-disipada de la fundición de aluminio

- Media corriente automática cuándo paró el correr

- Aislamiento fotoeléctrico de la interfaz paralela, compatibles de alta velocidad con los niveles 2A de la lógica 3.3-5V y 12-24V continuamente ajustables

- Microstep 1/2/4/8/16/32 subdivisión opcional

Parámetro del producto

FUENTE DE ALIMENTACIÓN		Se recomienda DC 12V-DC 35V/2A, DC 24V
Interfaz paralela	VCC	Fuente de alimentación. Selección 3.3V-5V o 12V-24V del interruptor DIP
	DIR	0V o VCC. Actual: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V
	STP	0V o VCC. Actual: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V Frecuencia 0-20KHz
	EN	0V o VCC. Actual: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V Frecuencia 0-20KHz

Corriente del motor de la salida	Pico 2A (máximo monofásico), uso real 0-2A ajustable
Método de la impulsión	Control actual constante de PWM
Subdivisión de la impulsión	Selección 1, 2, 4, 8, 16, 32 de ajuste de los interruptores dip
Resistencia de aislamiento	> 100M- en la temperatura normal y la presión
Fuerza dieléctrica	0.5KV, 1 minuto en la temperatura normal y presión
Protección	Conexión reversa entrada, sobrecarga, sobrecalentamiento de la impulsión, sobreintensidad de corriente de la impulsión

El conductor tiene la misma posición y tamaño del agujero como el motor de pasos 42.

Interfaz eléctrico

Dimensión del buceador

Cableado

Diagrama de la instalación del conductor

Ventaja del producto

Las ventajas de motores integrados incluyen la facilidad de la disposición, complejidad reducida del cableado, una disposición y una construcción más rápida del sistema, y compatibilidad del conductor del motor. Además, una unidad integrada con un sistema de control integrado también se proporciona.

Las ventajas del motor y las unidades de impulsión integrados incluyen la facilidad de la puesta en práctica, complejidad reducida del cableado, una disposición y una construcción más rápida de un sistema, y compatibilidad garantizada de la motor-impulsión. Además, las unidades integradas que incorporan sistemas en un microprocesador (SoC) están también disponibles.
