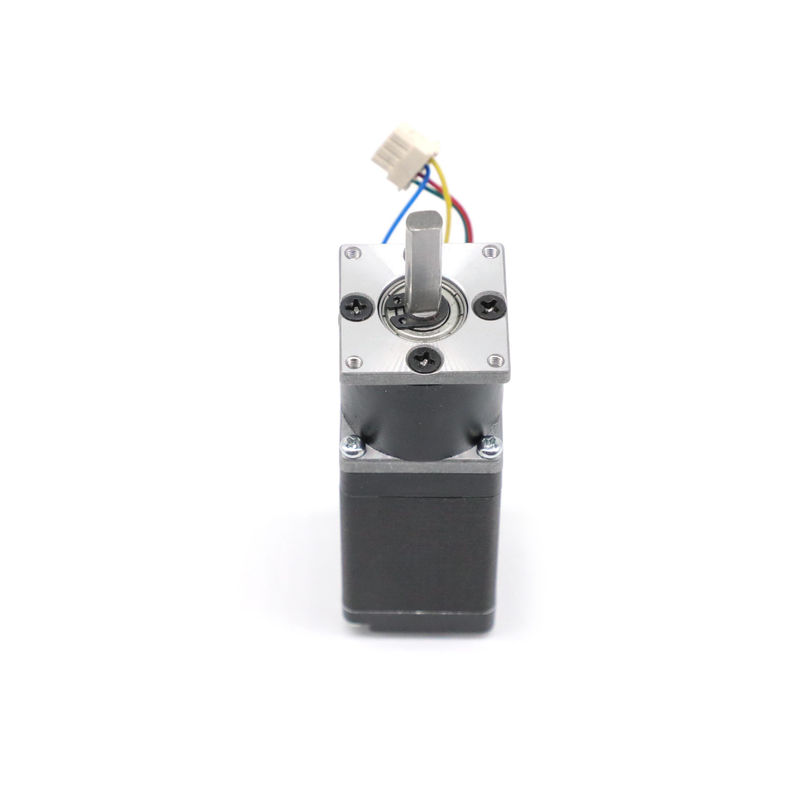

6 motor de pasos de la nema 11 del alambre con la reducción 1 144 de la caja de cambios 28m m

6 motor de pasos de la nema 11 del alambre con la reducción 1 144 de la caja de cambios 28m m

Marca:	HeTai
Número De Modelo:	28BYGH
Cuota De Producción:	50
Precio:	USD
Delivery Time:	25 DÍAS
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

nombre de producto:

Motor de la caja de cambios del escalonamiento

Exactitud del paso:

± el 5%

Subida de la temperatura:

℃ 80 máximo

Resistencia de aislamiento:

100MΩ Min.500VC DC

Temperatura ambiente:

-20℃~+50℃

Fuerza dieléctrica:

500VAC 1 minuto

Max Radial Force:

28N (20m m del reborde delantero)

Max Axial Force:

Caja de cambios conveniente:

22m m, 28m m

Material de la caja de cambios:

Metalurgia de polvo

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

10000 PC/mes

Resaltar:

motor de pasos de la nema 11 con la caja de cambios 28m m

motor de pasos de 28m m

Motor de pasos de 6 alambres

Descripción del Producto

28BYGH motor de pasos de la nema 11 con 1:144 máximo del ratio de reducción de la caja de cambios de 28m m

los *Products pueden hacer juego la caja de cambios 22.28m m

Pulverice la metalurgia que la caja de cambios de 22 milímetros con el transporte poroso tiene opciones del ratio de reducción siguiente:

Etapa 1

1/4, 1/4.75

Etapa 2

1/16, 1/19, 1/22, 1/26

Etapa 3

1/76, 1/88, 1/104, 1/121, 1/144

Para la caja de cambios de 28m m, hay 2 ratios de reducción que son &1:6 del 1:3 (ambas son una etapa).

Enrolle por favor abajo para ver más detalles sobre la caja de cambios

Especificación eléctrica de la PIEZA del MOTOR:

MODELO	ÁNGULO DEL PASO (°/STEP)	ALAMBRE DE VENTAJA (NO)	VOLTAJE (v)	CORRIENTE (A/PHASE)	RESISTENCIA (Ω/PHASE)	INDUCTANCIA (MH/PHASE)	LLEVAR A CABO EL ESFUERZO DE TORSIÓN (G.CM)	ALTURA DEL MOTOR L (MILÍMETRO)	PESO DEL MOTOR (Kilogramo)
28BYGH102-01	1,8	4	3,90	0,67	6,3	3,2	600	32	0,11
28BYGH105-01		6	3,1	0,95	3,3	1,0	430	32	0,11
28BYGH301		4	4,56	0,67	6,8	4,9	950	45	0,17
28BYGH303		6	3,40	0,95	3,4	1,0	750	45	0,14
28BYGH501		4	8,04	0,67	12,0	7,2	1200	51	0,19
28BYGH502		6	3,80	0,95	4,0	1,3	900	51	0,20

los *Products se pueden modificar para requisitos particulares por la petición especial.

Dimensión mecánica

Esquema eléctrico

6 motor de pasos de la nema 11 del alambre con la reducción 1 144 de la caja de cambios 28m m 1

Especificación eléctrica de la PIEZA de la CAJA DE CAMBIOS:

Fuera del diámetro 22m m

Vivienda del material

El llevar en la salida

Carga radial (10m m del reborde) N

Carga axial del eje (N)

Fuerza del prensa-ajuste del eje máxima (N)

Juego radial del eje (milímetros)

Juego empujado del eje (milímetros)

Contragolpe en sin carga (°)

Metalurgia de polvo

Poroso

transporte

≤35

≤15

≤80

≤0.08

≤0.4

≤1.5

Ratio de reducción	Esfuerzo de torsión clasificado de la tolerancia (nanómetro)	Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro)	El Efficiency%	Longitud (milímetros)	Peso (g)	Número de trenes de engranaje
1/4	0,1	0,3	el 81%	13,9	29	1
1/4.75
1/16	0,4	1,2	el 72%	32,4	52	2
1/19
1/22
1/26
1/76	0,8	2,5	el 65%	43,9	73	3
1/88
1/104
1/121
1/144

Dimensión mecánica

Fuera del diámetro 28m m

Vivienda del material	El llevar en la salida	Carga radial (10m m del reborde) N	Carga axial del eje (N)	Fuerza del prensa-ajuste del eje máxima (N)	Juego radial del eje (milímetros)	Juego empujado del eje (milímetros)	Contragolpe en sin carga (°)
Metalurgia de polvo	cojinete liso	≤80	≤30	≤200	≤0.03	≤0.4	≤1.5

Ratio de reducción	Esfuerzo de torsión clasificado de la tolerancia (nanómetro)	Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro)	El Efficiency%	Longitud (milímetros)	Peso (g)	Número de trenes de engranaje
1/3	0,2	0,6	el 81%	28,5	105	1
1/6

Dimensión mecánica

6 motor de pasos de la nema 11 del alambre con la reducción 1 144 de la caja de cambios 28m m 3
