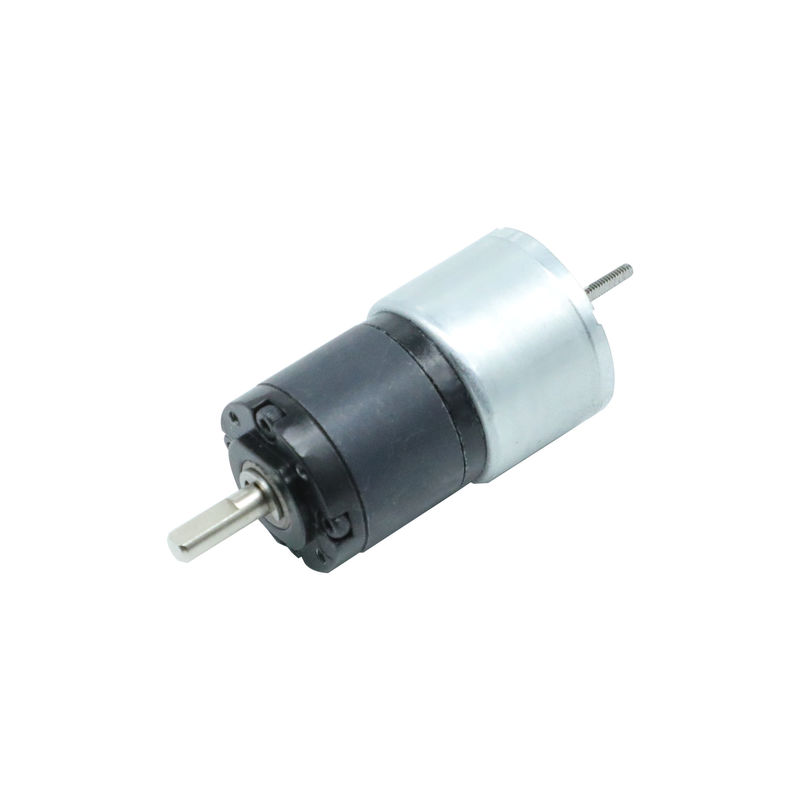

fase sin cepillo 0.02nm del motor 24V 8w 3 del engranaje planetario de 22m m DC

fase sin cepillo 0.02nm del motor 24V 8w 3 del engranaje planetario de 22m m DC

Marca:	Hetai
Número De Modelo:	Serie 22BL201
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre del producto:

Motor de caja de cambios sin escobillas

Tipo de enrrollamiento:

Estrella

Hall Effect Angle:

Ángulo eléctrico 120°

Clase de aislamiento:

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Rigidez dieléctrica:

600VAC 1 minuto

Nivel de protección:

IP40

Material de la carcasa de la caja de cambios:

Metalurgia de polvo

transporte de la caja de cambios:

Los demás materiales

Carga radial de la caja de cambios (10 mm desde la brida):

≤35N

Carga axial del eje de la caja de cambios:

≤ 15N

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

1000pcs/month

Resaltar:

Motor 24V 8w del engranaje planetario

Caja de cambios sin cepillo

motor sin cepillo 22m m

Descripción del Producto

Motor de CC sin escobillas de 22 mm y 3 fases y 24 V acoplado a una caja de engranajes planetaria de metalurgia de polvos

La caja de engranajes de 22 mm tiene 3 etapas de relación de reducción. La primera etapa tiene relaciones de reducción de 1:4 y 1:4.75, el par de torsión de tolerancia nominal es de 0.1 NM, máximo a 0.3 NM. La segunda etapa tiene relaciones de reducción de 1:16, 1:19, 1:22, 1:26. El par de torsión de tolerancia nominal para la etapa 2 es de 0.4 NM, el par de torsión pico es de 1.2 NM. La tercera etapa tiene relaciones de reducción de 1:88, 1:104, 1:121 y 1:144. El par de torsión de tolerancia nominal es de 0.8 NM, y el máximo a 2.4 NM.La serie 22BL es ligera y ahorra espacio, muy adecuada para aquellos con espacio de instalación limitado.Especificación eléctrica de la parte del motor:ModeloEspecificaciónUnidad

22BL201-001

Número de fases

		Fase
3	Número de polos	Polos
8	Voltaje nominal	Dimensión mecánica
24	Velocidad nominal	Rpm
4800	Corriente nominal	A
0.6	Par nominal	N.m
0.02	Potencia nominal	W
8.0	Par pico	mN.m
0.06	Corriente pico	Amperios
1.8	Constante de par	N.m/A
0.033	Constante de FEM inversa	V/kRPM
3.5	Longitud del cuerpo	mm
68	Peso	Kg
0.11	Dimensión mecánica	*Nota: Los productos se pueden personalizar según su solicitud. Póngase en contacto con nosotros para obtener más detalles.
*Los productos se pueden acoplar a cajas de engranajes de 22 mm	Diagrama de cableado:	TABLA DE CONEXIÓN ELÉCTRICA

FUNCIÓN

fase sin cepillo 0.02nm del motor 24V 8w 3 del engranaje planetario de 22m m DC 0

COLOR

NARANJA

UL1061 26AWG
GND	NEGRO
UL1332 28AWG	FASE A	MARRÓN
FASE B	BLANCO	FASE C
MORADO	+5V
ROJO	HALL A
AMARILLO	HALL B
VERDE	HALL C
AZUL	Especificación eléctrica de la parte de la caja de engranajes:
Material de la carcasa	Cojinete en la salida
Carga radial (10 mm desde la brida) N	Carga axial del eje (N)

Fuerza máxima de ajuste a presión del eje (N)

Juego radial del eje (mm)

Juego de empuje del eje (mm)

Juego de holgura a no carga (°)

Metalurgia de polvos

Poroso

cojinete

≤35

≤15

≤80

≤0.08

≤0.4

≤1.5

Relación de reducción

Par de torsión nominal de tolerancia (Nm)

Par de torsión máximo de tolerancia momentánea (Nm)

Eficiencia %

Longitud (mm)

Peso (g)	Número de trenes de engranajes	1/4	0.1	0.3	81%	13.9
29	1	1/4.75	1/16	0.4	1.2	72%
32.4
52	2	1/19	1/22	1/26	1/76	0.8
2.4
65%
43.9
73	3	1/88	1/104	1/121	1/144	Dimensión mecánica
Las ventajas de un motor sin escobillas sobre los motores con escobillas son una alta relación potencia-peso, alta velocidad, control electrónico y bajo mantenimiento. Los motores sin escobillas encuentran aplicaciones en lugares como periféricos de computadora (unidades de disco, impresoras), herramientas eléctricas portátiles y vehículos que van desde modelos de aviones hasta automóviles. En las lavadoras modernas, los motores de CC sin escobillas han permitido el reemplazo de correas de goma y cajas de engranajes por un diseño de transmisión directa.
