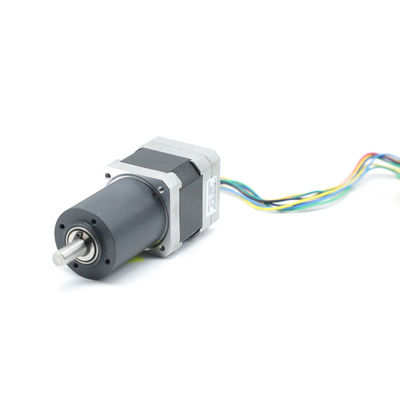

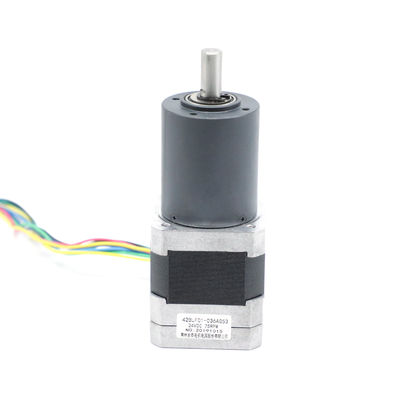

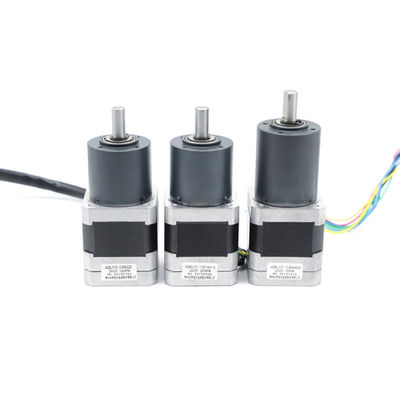

24v motor sin cepillo 42m m de la caja de cambios de la reducción de la nema 17 1 216 ratios 0.66nm

24v motor sin cepillo 42m m de la caja de cambios de la reducción de la nema 17 1 216 ratios 0.66nm

Marca:	Hetai
Número De Modelo:	42BLF
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre de producto:

Motores sin cepillo de DC

Voltaje clasificado:

Poder:

Tipo de enrrollamiento:

Estrella

Ángulo de effecto hall:

Ángulo eléctrico 120°

Clase del aislamiento:

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Fuerza dieléctrica:

600VAC 1 minuto

Max Radial Force:

15N (10m m del reborde delantero)

Max Axial Force:

Número de trenes de engranaje:

1, 2, 3

Caja de cambios que contiene el material:

Pulverice la metalurgia, aleación del cinc

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

5000pcs/month

Resaltar:

Motor sin cepillo 0.66nm de la caja de cambios de la reducción de la nema 17

Motor sin cepillo 42m m de la caja de cambios

motor sin cepillo de 42m m DC

Descripción del Producto

42BLF 1:216 máximo del ratio de reducción de la mini del bldc 24V de la nema 17 del motor caja de cambios de la reducción

Modelo	Ratio de reducción	Diámetro de la caja de cambios	Caja de cambios que contiene el material	Voltaje (V)	Poder (W)	Velocidad (RPM)	Esfuerzo de torsión clasificado (nanómetro)
42BLF01-023AG13	13:1	36m m	Metalurgia de polvo	24	21	307	0,66
42BLF01-027AG16	16:1	36m m	Metalurgia de polvo	24	18	250	0,7
42BLF01-035AG25	25:1	36m m	Metalurgia de polvo	24	19	160	1,13
42BLF01-036AG53	53:1	36m m	Metalurgia de polvo	24	17	75	2,17

42BLF la serie, es uno de los motores sin cepillo más regulares aplicados en la industria de la automatización.

Especificación eléctrica de la PIEZA del MOTOR:

		Modelo
Especificación	Unidad	42BLF01	42BLF02	42BLF03
Número de fases	Fase	3
Número de postes	Postes	8
Voltaje clasificado	VDC	24
Velocidad clasificada	RPM	4000
Corriente clasificada		1,5	3,1	4,17
Esfuerzo de torsión clasificado	N.m	0,063	0,130	0,188
Poder clasificado	W	26	54	78
Esfuerzo de torsión máximo	mN.m	0,189	0,390	0,560
Corriente máxima	Amperios	4,5	9,3	12,5
Constante del esfuerzo de torsión	N.m/A	0,042	0,042	0,045
Longitud corporal	milímetro	47	63	79
Peso	Kilogramo	0,30	0,45	0,60

24v motor sin cepillo 42m m de la caja de cambios de la reducción de la nema 17 1 216 ratios 0.66nm 0

Nota del ***: Los productos se pueden modificar para requisitos particulares por su petición. Éntrenos en contacto con por favor para más detalles.

los *Products pueden hacer juego la caja de cambios 36,42m m

TABLA ELÉCTRICA DE LA CONEXIÓN
FUNCIÓN	COLOR
+5V	ROJO	UL1007 26AWG
PASILLO A	AMARILLO
HALLB	VERDE
HALLC	AZUL
Tierra	NEGRO
FASE A	AMARILLO	UL3265 22AWG
FASE B	VERDE
FASE C	AZUL

Especificación eléctrica de la PIEZA de la CAJA DE CAMBIOS:

metalurgia de polvo de 36m m

Vivienda del material	El llevar en la salida	Carga radial (10m m del reborde) N	Carga axial del eje (N)	Fuerza del prensa-ajuste del eje máxima (N)	Juego radial del eje (milímetros)	Juego empujado del eje (milímetros)	Contragolpe en sin carga (°)
Metalurgia de polvo	cojinetes lisos	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Ratio de reducción	Esfuerzo de torsión clasificado de la tolerancia (nanómetro)	Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro)	El Efficiency%	Longitud (milímetros)	Peso (g)	Número de trenes de engranaje
1/4	0,3	1,0	el 81%	24,8	145	1
1/5
1/16	1,2	3,5	el 72%	32,4	173	2
1/20
1/25
1/53	2,5	7,5	el 65%	41,9	213	3
1/62
1/76
1/94
1/117

Dimensión mecánica

24v motor sin cepillo 42m m de la caja de cambios de la reducción de la nema 17 1 216 ratios 0.66nm 1

aleación del cinc de 36m m

Vivienda del material

El llevar en la salida

Carga radial (10m m del reborde) N

Carga axial del eje (N)

Fuerza del prensa-ajuste del eje máxima (N)

Juego radial del eje (milímetros)

Juego empujado del eje (milímetros)

Contragolpe en sin carga (°)

Aleación del cinc

Poroso

transportes

≤45

≤25

≤100

≤0.08

≤0.4

≤1.5

Ratio de reducción	Esfuerzo de torsión clasificado de la tolerancia (nanómetro)	Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro)	El Efficiency%	Longitud (milímetros)	Peso (g)	Número de trenes de engranaje
1/12	0,3	1,0	el 81%	26,8	100	1

Dimensión mecánica

24v motor sin cepillo 42m m de la caja de cambios de la reducción de la nema 17 1 216 ratios 0.66nm 2

Fuera de la metalurgia de polvo del diámetro 42m m

Vivienda del material	El llevar en la salida	Carga radial (10m m del reborde) N	Carga axial del eje (N)	Fuerza del prensa-ajuste del eje máxima (N)	Juego radial del eje (milímetros)	Juego empujado del eje (milímetros)	Contragolpe en sin carga (°)
Metalurgia de polvo	cojinetes lisos	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Ratio de reducción	Esfuerzo de torsión clasificado de la tolerancia (nanómetro)	Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro)	El Efficiency%	Longitud (milímetros)	Peso (g)	Número de trenes de engranaje
1/4	1,0	3,0	el 81%	32,5	170	1
1/6
1/15	4,0	12	el 72%	46,3	207	2
1/18
1/25
1/36
1/54	8,0	25	el 65%	60,1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	el 65%	60,1	267

Dimensión mecánica

24v motor sin cepillo 42m m de la caja de cambios de la reducción de la nema 17 1 216 ratios 0.66nm 3

Selección de una caja de cambios planetaria

Al seleccionar una caja de cambios planetaria para su uso es importante tomar la nota de;

Especificaciones requeridas – el esfuerzo de torsión, el contragolpe, el ratio etc del uso se deben tomar en consideraciones.

Ambiente – algunos ambientes pueden salir de una caja de cambios expuesta para sacar el polvo, la suciedad o la humedad así que es importante considerar este factor y seleccionar una caja de cambios con la protección correcta.

Espacio – las cajas de cambios planetarias están disponibles en diversos tamaños, si hay espacio limitado disponible entonces una caja de cambios más pequeña puede ser utilizado.
