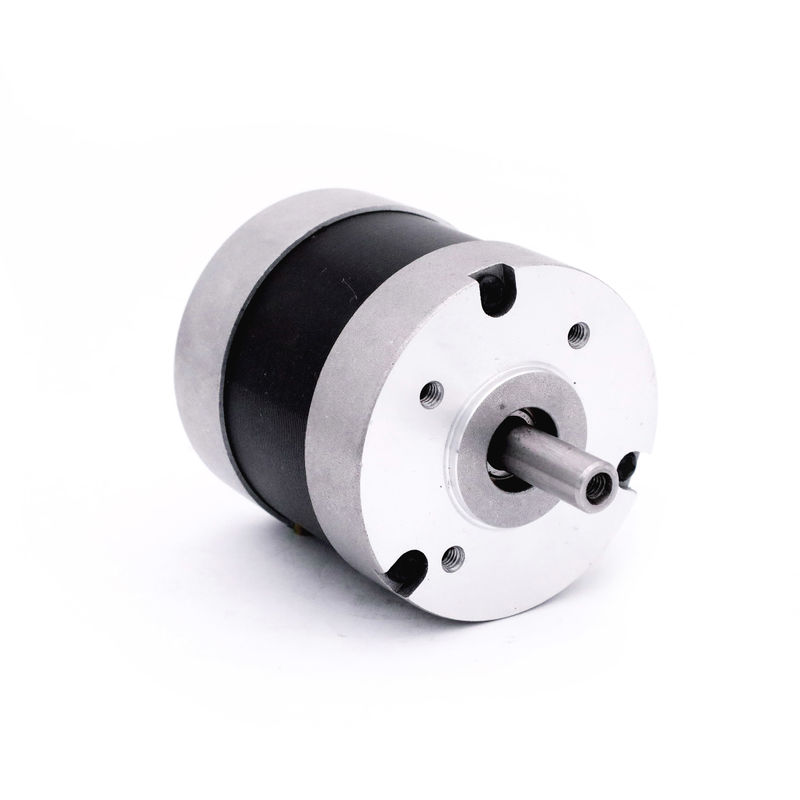

Reborde cuadrado del imán permanente del motor de la ronda sin cepillo micro 24v de la nema 23 57m m

Reborde cuadrado del imán permanente del motor de la ronda sin cepillo micro 24v de la nema 23 57m m

Marca:	Hetai
Número De Modelo:	57BL
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre de producto:

Motores sin cepillo de DC

Tipo de enrrollamiento:

Estrella

Hall Effect Angle:

Ángulo eléctrico 120°

Clase del aislamiento:

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Fuerza dieléctrica:

600VAC 1 minuto

MAX Radial Force:

75N (10m m del reborde delantero)

Max Axial Force:

Tipo del eje:

Solo eje

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

5000pcs/month

Resaltar:

Nema 23 57m m 24v

nema 23 24v

Pequeña nema sin cepillo 23 del motor de DC

Descripción del Producto

Motor sin cepillo eléctrico micro 3000rpm de la nema 23 24V DC de la serie 57BL

57BL01G voltaje 24V, 0.77A actual clasificado, esfuerzo de torsión clasificado de 3 polos de la fase 4 0,057 nanómetros, poder 15W

57BL02A voltaje 24V, 1.87A actual clasificado, esfuerzo de torsión clasificado de 3 polos de la fase 4 0,11 nanómetros, poder 34.5W

57BL03B voltaje 24V, 3.17A actual clasificado, esfuerzo de torsión clasificado de 3 polos de la fase 4 0,18 nanómetros, poder 56W

57BL04A voltaje 24V, 3.67Aactualclasificado, esfuerzo de torsión clasificado de 3 polos de la fase 4 0,66 nanómetros, poder 69W

57BL05A voltaje 24V, 5,33 actuales clasificadosA, esfuerzo de torsiónclasificadode 3 polosde la fase 40,33nanómetros, poder104W

57BL06 voltaje 24V, 7 actuales clasificadosA, esfuerzo de torsiónclasificadode 3 polosde la fase 40,44nanómetros, poder138W

Para el motor sin cepillo de la impulsión incorporada de la serie 57BL, es más rentable y conveniente para el usuario, que también aumenta la confiabilidad.

Especificación eléctrica:

		Modelo	Modelo	Modelo	Modelo	Modelo	Modelo
Especificación	Unidad	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Número de fases	Fase	3
Número de postes	Postes	4
Voltaje clasificado	VDC	24
Velocidad clasificada	RPM	2500	3000	3000	3000	3000	3000
Corriente clasificada		0,77	1,87	3,17	3,67	5,33	7,00
Esfuerzo de torsión clasificado	N.m	0,057	0,11	0,18	0,22	0,33	0,44
Poder clasificado	W	15	34,5	56	69	104	138
Esfuerzo de torsión máximo	mN.m	0,17	0,33	0,54	0,66	0,99	1,32
Corriente máxima	Amperios	2,3	5,6	9,5	11	16	21
Constante del esfuerzo de torsión	N.m/A	0,074	0,059	0,057	0,060	0,062	0,063
Constante trasero del EMF	V/kRPM	7,75	6,2	5,9	6,3	6,5	6,6
Longitud corporal	milímetro	41,5	46,5	56,5	66,5	86,5	106,5
Peso	Kilogramo	0,35	0,44	0,56	0,67	0,95	1,18

los *Products se pueden modificar para requisitos particulares con peticiones especiales.

los *Products pueden hacer juego la caja de cambios 42, 52, 56, 63 milímetros

Dimensión mecánica

Reborde cuadrado del imán permanente del motor de la ronda sin cepillo micro 24v de la nema 23 57m m 0

Esquema eléctrico

FUNCIÓN	COLOR
+5V	ROJO	UL1007 26AWG
PASILLO A	AMARILLO
HALLB	VERDE
HALLC	AZUL
Tierra	NEGRO
FASE A	AMARILLO	UL1007 20AWG
FASE B	VERDE
FASE C	AZUL

Gama del mercado de Hetai

Hetai también envía sus productos a los E.E.U.U., a la Europa, a la Asia sudoriental, y a la China versátil.

De China a de ultramar

Europa: Francia, Alemania, Italia, España, Noruega etc.

Norteamérica: Los E.E.U.U., Canadá

Los clientes de Hetai

Reborde cuadrado del imán permanente del motor de la ronda sin cepillo micro 24v de la nema 23 57m m 2

Una variedad de tipos de motores de pasos están disponibles para que usted elija, arreglo para requisitos particulares de la ayuda.

Reborde cuadrado del imán permanente del motor de la ronda sin cepillo micro 24v de la nema 23 57m m 3

Caja de cambios de la reducción de Hetai

Reborde cuadrado del imán permanente del motor de la ronda sin cepillo micro 24v de la nema 23 57m m 4

Telémetro del laser

Reborde cuadrado del imán permanente del motor de la ronda sin cepillo micro 24v de la nema 23 57m m 5

Material de alta calidad

Máquina de bobina del estator

Hetai introdujo un gran número de equipo profesional, que mejoró grandemente la eficacia de la producción.

Centro del CNC

Reborde cuadrado del imán permanente del motor de la ronda sin cepillo micro 24v de la nema 23 57m m 9

Información que embala

Los métodos que embalan profesionales, aseguran el producto para enviarle.

Reborde cuadrado del imán permanente del motor de la ronda sin cepillo micro 24v de la nema 23 57m m 12
