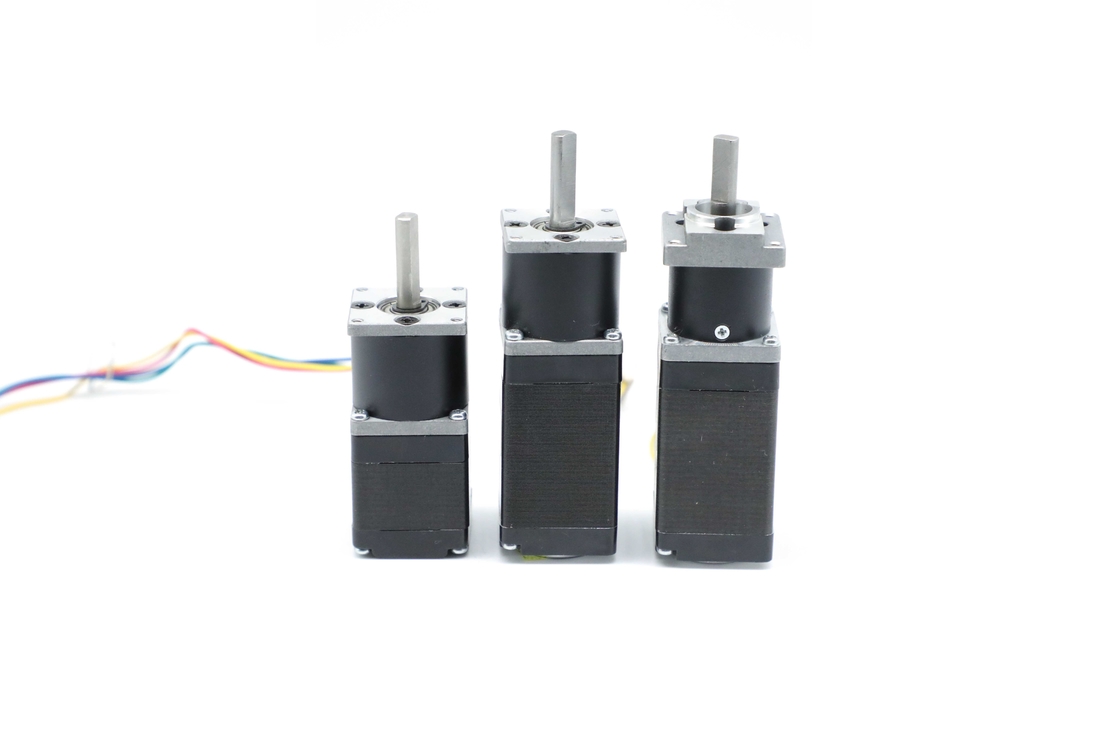

Nema11 motor planetario 3.4W de la caja de cambios 12V 40.5m m con la caja de cambios 28BL01AG14
| Lugar de origen | China |
|---|---|
| Nombre de la marca | HeTai |
| Certificación | CE ROHS ISO |
| Número de modelo | 28BL01AG14 |
| Cantidad de orden mínima | 50 |
| Precio | USD |
| Detalles de empaquetado | Cartón con la caja interna de la espuma, plataforma |
| Tiempo de entrega | 25 días |
| Condiciones de pago | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente | 10000 PC/mes |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Nombre de producto | Motor sin cepillo de la caja de cambios | Voltaje | 12 |
|---|---|---|---|
| velocidad clasificada | el 214±10% | ratio de reducción | 1/14 |
| Esfuerzo de torsión clasificado | 0,15 nanómetros | Resistencia de aislamiento | 100MΩ Min.500 VDC |
| Clase del aislamiento | B | Altura del motor | 40,5 milímetros |
| Juego empujado del eje | ≤0.4 | De potencia de salida | 3.4W |
| Contragolpe en sin carga | ≤1.5° | Peso del motor | 0,25 kilogramos |
| Alta luz | Caja de cambios planetaria Nema11,Nema11 caja de cambios planetaria 12V,motor sin cepillo 12V con la caja de cambios |
||
Descripción de producto
Nema11 motor planetario 3.4W de la caja de cambios 12V 40.5m m con la caja de cambios 28BL01AG14
Porque hay un contacto más superficial. El movimiento en sentido vertical es mucho más suave, y no hay casi saltos. Tan hay de poco ruido en la caja de cambios planetaria motor.28BL01AG14 es una clase de mini motores. El aspecto clave para asegurar eficacia es que la caja de cambios planetaria tiene inercia baja y alta transmisión del esfuerzo de torsión. Elegir una caja de cambios planetaria con las especificaciones correctas es una manera confiable de mejorar la eficacia de cualquier sistema mecánico.
Especificación eléctrica:
| Modelo | ||||
| Pieza del motor | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| Ratio | 1:14 | 1:30 | 1:64 | |
| Diámetro de la caja de cambios | 28 | 28 | 28 | |
| Número de fases | Fase | 3 | 3 | 3 |
| Número de postes | Postes | 4 | 4 | 4 |
| Voltaje clasificado | VDC | 12 | 24 | 24 |
| Esfuerzo de torsión clasificado | N.m | 0,15 | 0,65 | 2 |
| Velocidad clasificada | RPM | 214 | 100 | 46 |
| RatedCurrent | Amperios | 0,9 | 1 | 2 |
| De potencia de salida | Vatios | 3,4 | 6,8 | 9,6 |
| Altura del motor | milímetro | 40,5 | 53 | 78 |
| Peso del motor | Kilogramo | 0,25 | 0,31 | 0,36 |
los *Products se pueden modificar para requisitos particulares por la petición especial.
Esquema eléctrico
|
TABLA ELÉCTRICA DE LA CONEXIÓN |
||
| FUNCIÓN | COLOR | |
| +5V | ROJO | UL1007 26AWG |
| PASILLO A | VERDE | |
| PASILLO B | AZUL | |
| PASILLO C | BLANCO | |
| Tierra | NEGRO | |
| FASE A | NARANJA | |
| FASE B | AMARILLO | |
| FASE C | BROWN | |
Dimensión mecánica
Usted puede elegir diversa caja de cambios de:
Fuera de la metalurgia de polvo del diámetro 28m m
| Vivienda del material | El llevar en la salida | Carga radial (10m m del reborde) N | Carga axial del eje (N) | Fuerza del prensa-ajuste del eje máxima (N) | Juego radial del eje (milímetros) | Juego empujado del eje (milímetros) | Contragolpe en sin carga (°) |
| Metalurgia de polvo | cojinetes lisos | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Tipo cuadrado de la caja de cambios 28 planetarios | ||||||
| Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% |
Longitud L (milímetro) |
Peso (g) | Número de trenes de engranaje |
| 1/3 | 0,2 | 0,6 | el 81% | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Tipo redondo de la caja de cambios 28 planetarios | ||||||
| Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% |
Longitud L (milímetro) |
Peso (g) | Número de trenes de engranaje |
| 1/14 | 0,5 | 1,5 | el 72% | 29,8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1,8 | 5 | el 65% | 40 | 105 | 1 |
| 1/107 | ||||||
