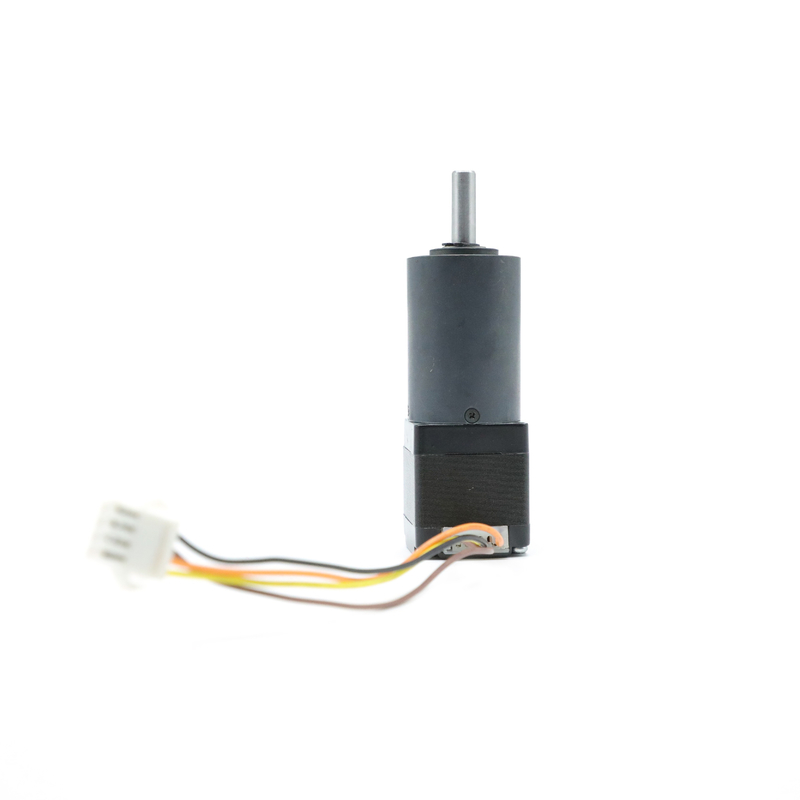

Esfuerzo de torsión 4.22V 0.67A del motor de pasos de la caja de cambios de la nema 11 alto
| Lugar de origen | China |
|---|---|
| Nombre de la marca | HeTai |
| Certificación | CE ROHS ISO |
| Número de modelo | 28YGH102-XXAG107 |
| Cantidad de orden mínima | 50 |
| Precio | USD |
| Detalles de empaquetado | Cartón con la caja interna de la espuma, plataforma |
| Tiempo de entrega | 25 días |
| Condiciones de pago | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente | 10000 PC/mes |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Nombre de producto | Motor de la caja de cambios del escalonamiento | Ángulo del paso | ° 1,8 |
|---|---|---|---|
| Aumento de la temperatura | ℃ 80 máximo | Actual | 0.67A |
| Temperatura ambiente | -20℃~+50℃ | Llevar a cabo el esfuerzo de torsión | los 6kg.cm |
| Inductancia | 3.7mh/phase | El llevar en la salida | cojinetes lisos |
| Carga radial (10m m del reborde) | ≤450N | Carga axial del eje | ≤200N |
| Alta luz | motor de pasos de la caja de cambios 0.67A,Motor de pasos de la caja de cambios de la nema 11,Motor de pasos del alto esfuerzo de torsión con la caja de cambios |
||
Descripción de producto
Esfuerzo de torsión rentable del motor de pasos de la caja de cambios de la nema 11 4.22V 0.67A 28YGH102-XXAG107 alto
Las cajas de cambios planetarias, también conocidas como cajas de cambios planetarias, son uno de los tipos más interesantes de cajas de cambios en control de movimiento.
28YGH102-XXAG107 es una clase de motores micro. Su específico es esfuerzo de torsión de poco ruido y alto. El centro del engranaje de la entrada de la caja de cambios planetaria gira alrededor del centro del engranaje de la salida, y se alinean el eje de la entrada y el eje de salida. Esto muestra que es una caja de cambios con los mismos centros de la rotación de entrada y de la salida
Este modelo está utilizando una caja de cambios de la metalurgia de polvo de 28m m, el diseño es mil muy complejo que son eficientes y aún fácil mantener.
Especificación eléctrica
| ÁNGULO DEL PASO | °/STEP | 1,8 |
| VOLTAJE CLASIFICADO | V | 4,22 |
| CORRIENTE | A/PHASE | 0,67 |
| RESISTENCIA | Ω/PHASE | 6,3 |
| INDUCTANCIA | mH/PHASE | 3,7 |
| LLEVAR A CABO EL ESFUERZO DE TORSIÓN | kg.cm | 6 |
| CLASE DEL AISLAMIENTO | B | |
los *Products se pueden modificar para requisitos particulares por la petición especial.
Esquema eléctrico
Dimensión mecánica
Esquema eléctrico
| TABLA ELÉCTRICA DE LA CONEXIÓN | ||
| FUNCIÓN | COLOR | |
| +5V | ROJO | UL1007 26AWG |
| PASILLO A | VERDE | |
| PASILLO B | AZUL | |
| PASILLO C | BLANCO | |
| Tierra | NEGRO | |
| FASE A | NARANJA | |
| FASE B | AMARILLO | |
| FASE C | BROWN | |
Especificación eléctrica de la CAJA DE CAMBIOS
Fuera de la metalurgia de polvo del diámetro 28m m
| Vivienda del material | El llevar en la salida | Carga radial (10m m del reborde) N | Carga axial del eje (N) | Fuerza del prensa-ajuste del eje máxima (N) | Juego radial del eje (milímetros) | Juego empujado del eje (milímetros) | Contragolpe en sin carga (°) |
| Metalurgia de polvo | cojinetes lisos | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Tipo cuadrado de la caja de cambios 28 planetarios | ||||||
| Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% |
Longitud L (milímetro) |
Peso (g) | Número de trenes de engranaje |
| 1/3 | 0,2 | 0,6 | el 81% | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Tipo redondo de la caja de cambios 28 planetarios | ||||||
| Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% |
Longitud L (milímetro) |
Peso (g) | Número de trenes de engranaje |
| 1/14 | 0,5 | 1,5 | el 72% | 29,8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1,8 | 5 | el 65% | 40 | 105 | 1 |
| 1/107 | ||||||
