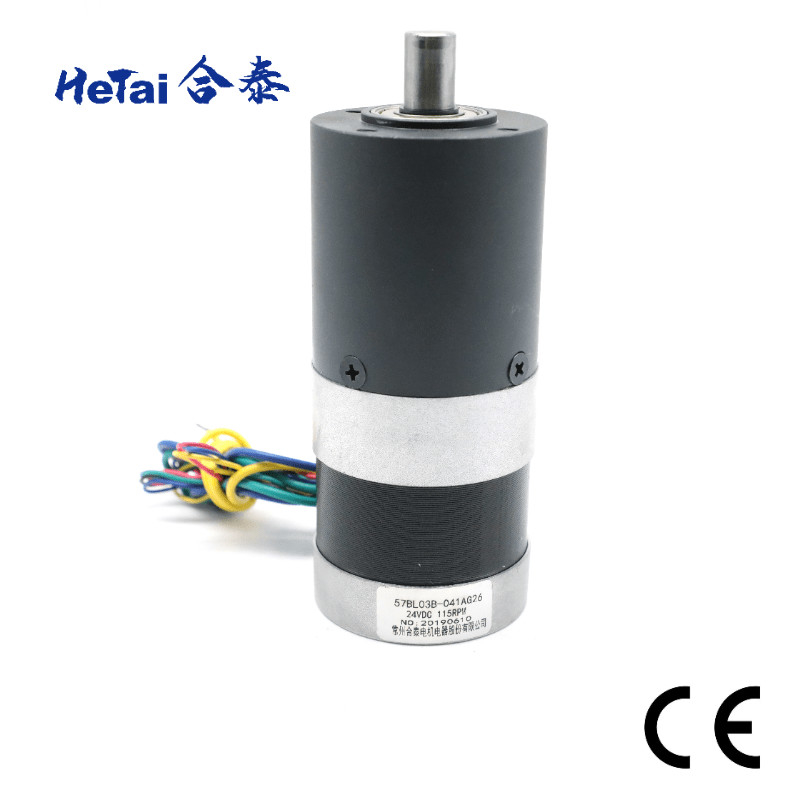

Motor sin cepillo adaptable NEMA23 24v 0.8ohms 57mm*57m m de la caja de cambios
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | Hetai |
| Certificación | CE ROHS ISO |
| Número de modelo | 57BL03B-041AG26 |
| Cantidad de orden mínima | 50 |
| Precio | USD |
| Detalles de empaquetado | Cartón con la caja interna de la espuma, plataforma |
| Tiempo de entrega | 28-31 |
| Condiciones de pago | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente | 5000pcs/Month |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Nombre de producto | Motor sin cepillo de la caja de cambios | Voltaje | 24 V |
|---|---|---|---|
| Velocidad clasificada | 3000± 200 RPM | Esfuerzo de torsión clasificado | 0,18 N.m |
| ratio de reducción | 1/26 | Resistencia | 0,8 OHMIOS |
| Clase del aislamiento | B | Temperatura ambiente | -20℃~+50℃ |
| Resistencia de aislamiento | 100MΩ Min.500VC DC | Certificación | CE ROHS ISO |
| Tipo de enrrollamiento | Estrella | Fuerza dieléctrica | CA 500V 1 minuto |
| Alta luz | Motor sin cepillo NEMA23 de la caja de cambios,Motor sin cepillo 57m m de la caja de cambios,0.8 Ohms Gearbox Brushless Motor |
||
Descripción de producto
Motor sin cepillo 57BL03B-041AG26 NEMA23 24v 0.8ohms 57mm*57m m adaptables de la caja de cambios
Hetai se enorgullece en sus capacidades de la investigación y desarrollo. Con el apoyo de laboratorios profesionales y de técnicos experimentados, Hetai ha ganado 13 patentes y premios para uso general tales como premios de alta tecnología de la empresa.
El motor sin cepillo de la caja de cambios imita un sistema planetario de la rotación, las impulsiones de eje de la entrada el engranaje central, también conocido como el engranaje de sol, que entonces da vuelta a los engranajes circundantes, también conocidos como engranajes de planeta. También ofrecen un diseño muy compacto, ligero en sus engranajes de Class.planetary se utilizan como reductores de velocidad. Se utilizan para retrasar los motores y para aumentar el esfuerzo de torsión. El esfuerzo de torsión es el poder de trabajo de la máquina.
Especificación eléctrica:
| Modelo | ||
| Pieza del motor | 57BL03B-041AG26 | |
| Resistencia de línea a línea | OHMIOS | 0,8 |
| Voltaje nominal | VDC | 24 |
| Velocidad sin carga | RPM | 4000 |
| Corriente sin carga | Apms | 0,6 |
| Velocidad clasificada | RPM | 3000± 200 |
| Esfuerzo de torsión clasificado | N.m | 0,18 |
| Constante del esfuerzo de torsión | N.m/A | 0,057 |
| Constante trasero del EMF | V/kRPM | 5,9 |
| Clase del aislamiento | B | |
| ESPECIFICACIONES DEL MOTOR CON EL ENGRANAJE PLANETARIO | ||
| Esfuerzo de torsión clasificado | N.m | 3,3 |
| Velocidad clasificada | RPM | 115± el 10% |
| Ratio | 26:1 | |
los *Products se pueden modificar para requisitos particulares por la petición especial.
Esquema eléctrico
| FUNCIÓN | COLOR | |
| +5V | ROJO |
UL1007 26AWG |
| PASILLO A | AMARILLO | |
| PASILLO B | VERDE | |
| PASILLO C | AZUL | |
| Tierra | NEGRO | |
| FASE A | AMARILLO |
UL1015 20AWG |
| FASE B | VERDE | |
| FASE C | AZUL |
Dimensión mecánica
Caja de cambios planetaria 56m m
| Vivienda del material | El llevar en la salida | Carga radial (10m m del reborde) N | Carga axial del eje (N) | Fuerza del prensa-ajuste del eje máxima (N) | Juego radial del eje (milímetros) | Juego empujado del eje (milímetros) | Contragolpe en sin carga (°) |
| Metalurgia de polvo | Rodamientos | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
Número de trenes de la caja de cambios |
1 | 2 |
| Ratio de reducción |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| Longitud (milímetros) |
41,3
|
59,6 |
| Peso (g) |
491,0
|
700,0 |
Dimensión mecánica
El otro ratio de la caja de cambios
EL MOTOR SIN CEPILLO DE LA NEMA 23 PUEDE HACER JUEGO DESPUÉS DE CAJA DE CAMBIOS
| Caja de cambios planetaria 36m m | |||
| Ratio de reducción | Carga permisible momentánea (nanómetro) | Longitud (milímetros) | Número de trenes de engranaje |
| 1/4 | 1,0 | 24,8 | 1 |
| 1/5 | |||
| 1/16 | 3,5 | 32,4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7,5 | 41,9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| Caja de cambios planetaria 42m m | |||
| Ratio de reducción | Carga permisible momentánea (nanómetro) | Longitud (milímetros) | Número de trenes de engranaje |
| 1/4 | 3,0 | 32,5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46,3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60,1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60,1 | 3 |
Certificado
 |
 |
 |
|
Informe del motor de pasos ROHS Fecha: 9 de junio de 2021 |
Informe del motor ROHS de BLDC Fecha: 9 de junio de 2021 |
Cetificate del CE |
 |
 |
|
IATF 16949: 2016
Válido hasta: 2 de junio de 2024
|
ISO 9001: 2015
Válido hasta: 2 de junio de 2024
|
EQUIPO DE LA FABRICACIÓN
CENTRO DEL CNC PULIDO DEL ROTOR SOLDADOR DEL PUNTO DE LASER
CÍRCULO DE LA SALIDA
MULTI-HEAD AUTOMÁTICO MULTI-HEAD AUTOMÁTICO MÁQUINA DE BOBINA
MÁQUINA DE BOBINA MÁQUINA DE BOBINA
AUTOMÁTICO PLANTA DE FABRICACIÓN PLANTA DE FABRICACIÓN
PLANTA DE FABRICACIÓN
Package&Delivery
FAQ
¿1.Are usted fábrica?
Sí, somos fábrica. Nuestra marca Hetai es fabricante micro bien conocido del motor por más de 20 años adentro
China. Producto principal incluyendo el motor de pasos híbrido, el motor sin cepillo de DC, el motor servo y la caja de cambios planetaria.
2. ¿Usted tiene otra información de contacto?
Sí, envíenos por correo electrónico por favor: info@ht-motor.com 3. ¿Cómo podemos conseguir su catálogo?
Visite por favor debajo de página web para transferirla: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
¿muestra de la prueba de 3.Can I?
Sí, se cargan las muestras y la carga.
¿4.Can yo conseguir el producto modificado para requisitos particulares?
Seguro, todos los productos se pueden modificar para requisitos particulares basados en la petición especial.
¿5.How usted envía las mercancías?
Enviamos normalmente mercancías por expreso (DHL/UPS/FEDEX/TNT), por el mar y por el aire, también aceptamos el promotor de carga.
6. ¿Cuáles son las condiciones de pago?
T/T (transferencia bancaria), Paypal (0,5% cargas) de PayPal, orden de la garantía de ALIBABA aceptan
7. ¿Está esto su precio final? ¿Podría tener el descuento?
Nuestro precio es el precio de fábrica. Si usted tiene gran cantidad, podemos negociar sobre el descuento.
¿8.What está la garantía para sus productos?
Nuestra garantía es por un año. Si algunos problemas de la calidad ocurrieron en nuestro lado durante este período, adquiriremos el coste y el reemplazo de envío. el daño de la nota causado por el uso incorrecto del producto no es cubierto por favor por la garantía.
