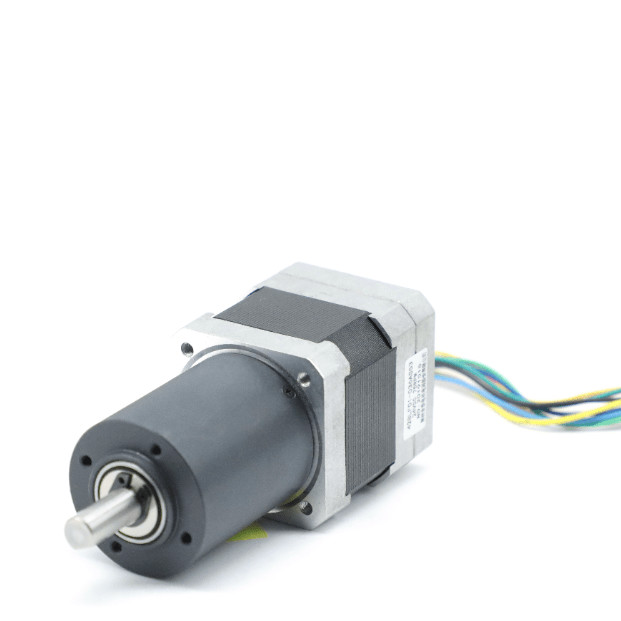

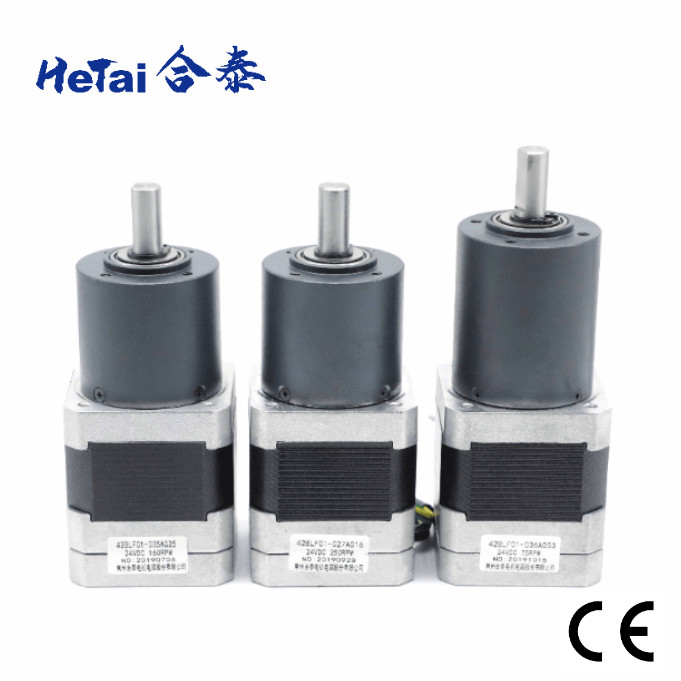

Motor sin cepillo 0.5A 24V 2.2OHMS 42m m de la caja de cambios de la nema 17
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | Hetai |
| Certificación | CE ROHS ISO |
| Número de modelo | 42BLF01-036AG53 |
| Cantidad de orden mínima | 50 |
| Precio | USD |
| Detalles de empaquetado | Cartón con la caja interna de la espuma, plataforma |
| Tiempo de entrega | 28-31 |
| Condiciones de pago | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente | 5000pcs/Month |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Nombre de producto | Motor sin cepillo de la caja de cambios | Voltaje nominal | 24 VDC |
|---|---|---|---|
| Resistencia | 2,2 OHMIOS | Ratio de potencia de salida | 26 W |
| Corriente sin carga | 0,5 AMPERIOS | Velocidad sin carga | 5000± el 10% RPM |
| Temperatura ambiente | -20℃~+50℃ | Ratio | 53:1 |
| Tipo de enrrollamiento | Estrella | Resistencia de aislamiento | 100MΩ Min.500VC DC |
| Fuerza dieléctrica | 600VAC 1 minuto | Clase del aislamiento | B |
| Alta luz | Motor sin cepillo 0.5A de la caja de cambios de la nema 17,2,2 OHMIOS de motor sin cepillo de la caja de cambios |
||
Descripción de producto
Nema sin cepillo 17 0.5A 24V 2.2OHMS 42m m de la fuente de la fábrica del motor de la caja de cambios 42BLF01-036AG53
Hetai pone siempre las necesidades de clientes primero. No sólo proporcione los productos de alta calidad, nosotros creen que la ayuda de clientes hacer mejores productos es la misión más importante. En términos de calidad, Hetai ha obtenido la certificación del ISO, el CE y la certificación real del honor. La calidad de este producto también ha sido reconocida por muchos clientes.
El motor de la caja de cambios de la C.C. de la fuente de la fábrica de 42BLF-036AG53 nema17 24V es conveniente para los robots que embalan la maquinaria de impresión de los instrumentos médicos de la maquinaria del textline de la maquinaria y la logística inteligente. A caja de cambios-si no conocida como un reductor o velocidad del engranaje reductor-es un sistema de los engranajes que se pueden añadir a un motor para disminuir drástico velocidad y/o para aumentar el esfuerzo de torsión. Cada tipo de la caja de cambios trabaja en unísono con un motor para alcanzar la salida deseada del velocidad-esfuerzo de torsión.
Especificación eléctrica
| Pieza del motor | ||
| Modelo de la fabricación | 42BLF01-036AG53 | |
| Resistencia | OHMIOS | 2,2 |
| Voltaje nominal | VDC | 24 |
| Ninguna velocidad de la carga | RPM | 5000±el10% |
| Ninguna corriente de la carga | Amperios | 0,5 |
| Velocidad clasificada | RPM | 4000± el 10% |
| Esfuerzo de torsión clasificado | N.m | 0,063 |
| De potencia de salida clasificado | W | 26 |
| Constante del esfuerzo de torsión | N.m/A | 0,046 |
| Clase del aislamiento | B | |
| ESPECIFICACIONES DEL MOTOR CON EL ENGRANAJE PLANETARIO | ||
| Esfuerzo de torsión clasificado | N.m | 2,17 |
| Velocidad clasificada | RPM | 75± el 10% |
| RATIO | 5:1 | |
los *Products se pueden modificar para requisitos particulares por la petición especial.
Esquema eléctrico
| FUNCIÓN | COLOR | |
| +5V | ROJO | UL1007 26AWG |
| PASILLO A | AMARILLO | |
| HALLB | VERDE | |
| HALLC | AZUL | |
| Tierra | NEGRO | |
| FASE A | AMARILLO | UL3265 22AWG |
| FASE B | VERDE | |
| FASE C | AZUL |
Dimensión mecánica
Caja de cambios planetaria 36m m
| Vivienda del material | El llevar en la salida | Carga radial (10m m del reborde) N | Carga axial del eje (N) | Fuerza del prensa-ajuste del eje máxima (N) | Juego radial del eje (milímetros) | Juego empujado del eje (milímetros) | Contragolpe en sin carga (°) |
| Metalurgia de polvo | Rodamientos | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Número de trenes de la caja de cambios | 1 | 2 | 3 |
| Ratio de reducción |
1/5
|
1/14,1/16,1/20,1/25 | 1/53,1/62,1/76,1/94,1/117 |
| Longitud (milímetros) |
24,8
|
32,4 | 41,9 |
| Peso (g) |
145,0
|
173,0 |
213,0 |
Dimensión mecánica
El otro ratio de la caja de cambios
| Caja de cambios planetaria 42m m | ||||||
| Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% | Longitud (milímetros) | Peso (g) | Número de trenes de engranaje |
| 1/4 | 1,0 | 3,0 | el 81% | 32,5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4,0 | 12 | el 72% | 46,3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8,0
|
25
|
el 65%
|
60,1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | el 65% | 60,1 | 267 | |
| Caja de cambios planetaria 56m m | ||||||
| Ratio de reducción | Esfuerzo de torsión clasificado de la tolerancia (nanómetro) | Esfuerzo de torsión momentáneo máximo de la tolerancia (nanómetro) | El Efficiency% |
Longitud L (milímetro) |
Peso (g) | Número de trenes de engranaje |
| 1/4 | 2,0 | 6,0 | el 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | el 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 | 50 | el 72% | 59,6 | 700 | 2 |
| 1/66 | ||||||
Uso del producto
Certificado
 |
 |
 |
|
Informe del motor de pasos ROHS Fecha: 9 de junio de 2021 |
Informe del motor ROHS de BLDC Fecha: 9 de junio de 2021 |
Cetificate del CE |
 |
 |
|
IATF 16949: 2016
Válido hasta: 2 de junio de 2024
|
ISO 9001: 2015
Válido hasta: 2 de junio de 2024
|
Inspección final del motor sin cepillo
Mida la longitud del motor Mida la longitud del eje Mida el círculo de Ouler
Mida el agujero del tornillo Mida la longitud del alambre Mida la longitud del PVC
Distancia
Pruebe la resistencia El escuchar Pruebe la velocidad
FAQ
¿1.Are usted fábrica?
Sí, somos fábrica. Nuestra marca Hetai es fabricante micro bien conocido del motor por más de 20 años adentro
China. Producto principal incluyendo el motor de pasos híbrido, el motor sin cepillo de DC, el motor servo y la caja de cambios planetaria.
2. ¿Usted tiene otra información de contacto?
Sí, envíenos por correo electrónico por favor: info@ht-motor.com 3. ¿Cómo podemos conseguir su catálogo?
Visite por favor debajo de página web para transferirla: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
¿muestra de la prueba de 3.Can I?
Sí, se cargan las muestras y la carga.
¿4.Can yo conseguir el producto modificado para requisitos particulares?
Seguro, todos los productos se pueden modificar para requisitos particulares basados en la petición especial.
¿5.How usted envía las mercancías?
Enviamos normalmente mercancías por expreso (DHL/UPS/FEDEX/TNT), por el mar y por el aire, también aceptamos el promotor de carga.
6. ¿Cuáles son las condiciones de pago?
T/T (transferencia bancaria), Paypal (0,5% cargas) de PayPal, orden de la garantía de ALIBABA aceptan
7. ¿Está esto su precio final? ¿Podría tener el descuento?
Nuestro precio es el precio de fábrica. Si usted tiene gran cantidad, podemos negociar sobre el descuento.
¿8.What está la garantía para sus productos?
Nuestra garantía es por un año. Si algunos problemas de la calidad ocurrieron en nuestro lado durante este período, adquiriremos el coste y el reemplazo de envío. el daño de la nota causado por el uso incorrecto del producto no es cubierto por favor por la garantía.
