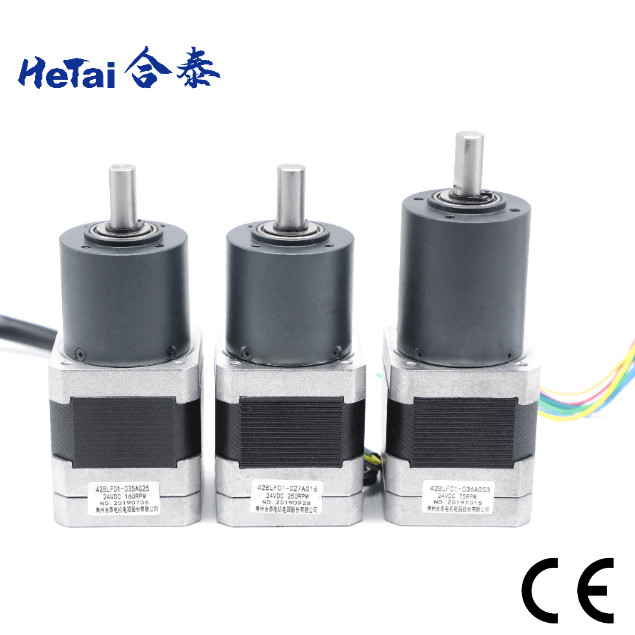

Nema sin cepillo 17 del motor 24v 0.8A de la caja de cambios planetaria 42m m

Nema sin cepillo 17 del motor 24v 0.8A de la caja de cambios planetaria 42m m

Marca:	Hetai
Número De Modelo:	Serie 42BLF01
Cuota De Producción:	50
Precio:	USD
Delivery Time:	28-31
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre del producto:

Motor de caja de cambios sin escobillas

Tipo de enrrollamiento:

Estrella

Tensión nominal:

24V

Resistencia:

2.2 ohmios

Velocidad sin carga:

5000 ± 10% RPM

Corriente sin carga:

0,8 Apm máx.

Temperatura ambiente:

-20℃~+50℃

Resistencia de aislamiento:

100MΩ Min.500VC DC

Rigidez dieléctrica:

600VAC 1 minuto

Hall Effect Angle:

Ángulo eléctrico 120°

Nivel de protección:

IP40

Cetification:

Se aplican las siguientes condiciones:

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

5000pcs/Month

Resaltar:

Motor sin cepillo 24v de la caja de cambios planetaria

Motor sin cepillo 42m m de la caja de cambios planetaria

motor sin cepillo de la caja de cambios 0.8A

Descripción del Producto

Motor sin escobillas 24v 0.8A Nema 17 42mm 42BLF01-027AG16 de caja de cambios con caja de cambios planetaria

Hetai envía sus productos a EE. UU., Europa, el sudeste asiático y toda China. Los productos se aplican en robots, maquinaria de embalaje, maquinaria textil, instrumentos médicos, maquinaria de impresión, equipos de logística inteligente...

Un motor de engranajes planetarios imita un sistema de rotación planetaria; un eje de entrada impulsa un engranaje planetario, también conocido como engranaje planetario, que luego hace girar los engranajes circundantes, también conocidos como engranajes planetarios. Normalmente, los engranajes planetarios se utilizan como reductores. Se utilizan para ralentizar el motor y aumentar el par. El par es la potencia de trabajo de la máquina.

Especificación eléctrica del motor de caja de cambios sin escobillas Nema 17

Parte del motor
Modelo de fabricación		42BLF01-027AG16
Potencia de salida nominal	W.	26
Resistencia	OHMIOS	2.2
Tensión nominal	VCC	24
Velocidad sin carga	RPM	5000±10%
Sin corriente de carga	Amperios máx.	0,8
Velocidad nominal	rpm	4000± 10%
Par nominal	Nuevo Méjico	0.063
Par máximo	Nuevo Méjico	0,12
Constante de par	Nm/A	0,042
Constante EMF trasera	V/kRPM	4.4
ESPECIFICACIONES CON ENGRANAJE PLANETARIO
ClasificadoEsfuerzo de torsión	Nuevo Méjico	0,7
Velocidad nominal	rpm	250± 10%
RELACIÓN		16:1

*Los productos se pueden personalizar mediante solicitud especial.

Diagrama de cableado

FUNCIÓN	COLOR
+5V	ROJO	UL1007 26AWG
SALA A	AMARILLO
HALB	VERDE
HALLC	AZUL
Tierra	NEGRO
FASE A	AMARILLO	UL3265 22AWG
FASE B	VERDE
FASE C	AZUL

Dimensión mecánica

Nema sin cepillo 17 del motor 24v 0.8A de la caja de cambios planetaria 42m m 0

Especificaciones eléctricas de la CAJA DE CAMBIOS de 36 mm:

Material de la carcasa	Rodamiento en la salida	Carga radial (10 mm desde la brida) N	Carga axial del eje (N)	Fuerza de ajuste a presión del eje máx.(N)	Juego radial del eje(mm)	Juego de empuje del eje (mm)	Juego en vacío (°)
Metalurgia de polvos	cojinetes de manguito	≤120	≤80	≤500	≤0,03	≤0,1	≤1,5

Relación de reducción	Par de tolerancia nominal (Nm)	Par de tolerancia momentáneo máximo (Nm)	Eficiencia%	Longitud (mm)	Peso (gramos)	Número de trenes de engranajes
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41,9	213	3
1/62
1/76
1/94
1/117

Dimensión mecánica

Nema sin cepillo 17 del motor 24v 0.8A de la caja de cambios planetaria 42m m 1

Otra relación de caja de cambios

Caja de cambios planetaria 42mm
Relación de reducción	Par de tolerancia nominal (Nm)	Par de tolerancia momentáneo máximo (Nm)	Eficiencia%	Longitud (mm)	Peso (gramos)	Número de trenes de engranajes
1/4	1.0	3.0	81%	32,5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Caja de cambios planetaria 56mm
Relación de reducción	Par de tolerancia nominal (Nm)	Par de tolerancia momentáneo máximo (Nm)	Eficiencia%	Longitud l (mm)	Peso (gramos)	Número de trenes de engranajes
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

ESCENA DE FABRICACIÓN

Nema sin cepillo 17 del motor 24v 0.8A de la caja de cambios planetaria 42m m 2

CENTRO CNC DE RECTIFICADO DE ROTOR DE LABORATORIO

CÍRCULO EXTERIOR

Nema sin cepillo 17 del motor 24v 0.8A de la caja de cambios planetaria 42m m 3

LÍNEA DE MONTAJE AUTOMÁTICA LÍNEA DE MONTAJE

LÍNEA DE MONTAJE

Nema sin cepillo 17 del motor 24v 0.8A de la caja de cambios planetaria 42m m 4

ESTATOR DE LA CAJA DE CAMBIOS DEL MOTOR PASO LINEAL DESPUÉS DEL BOBINADO

Nema sin cepillo 17 del motor 24v 0.8A de la caja de cambios planetaria 42m m 5

PRUEBA DE AVERÍA PRUEBA DEL SERVOMOTOR INSPECCIÓN DE DIMENSIONES

Proceso de dar un título


			Informe ROHS del motor paso a paso
Fecha: 09 de junio de 2021

			Informe ROHS del motor BLDC
Fecha: 09 de junio de 2021

			certificado CE


			IATF 16949: 2016
Válido hasta: 02 de junio de 2024

			Norma ISO 9001:2015
Válido hasta: 02 de junio de 2024

¿Por qué elegirnos?
Te ofrecemos:
Soporte de ingeniería
Nuestro equipo profesional puede ayudarle a encontrar el motor adecuado para usted. Nuestros ingenieros tienen una amplia experiencia en productos de control de movimiento en diversas industrias, tales como: robots, maquinaria de embalaje, maquinaria textil, instrumentos médicos, maquinaria de impresión, equipos de logística inteligente, etc.

			Encontrar
			Personalizar
			Optimizar

			Nuestro equipo puede ayudarle a encontrar el motor más adecuado para la aplicación entre nuestra amplia selección de motores.

			Podemos diseñar y personalizar el rendimiento y el exterior para su uso o montaje específico.
			Para proyectos OEM, tenemos más de 15 años de experiencia en la resolución de diferentes problemas en diversas aplicaciones. Mejoramos nuestro producto junto con nuestro cliente.

Soporte de fabricación
Independientemente del volumen del pedido, brindaremos el mismo servicio. Nuestro equipo de ingeniería puede proporcionarle prototipos rápidos y precisos basados ​​en sus requisitos personalizados.

			Prototipos
			Lote estándar
			Lote de gran volumen

			1-10 Uds.
			500-5000 piezas
			más de 5000 piezas

Producción a gran escala
Nuestra fábrica fue fundada en 1999 y el área del taller tiene más de 15.000㎡. Tenemos nuestra propia línea de fabricación y centro de mecanizado CNC, que incluye amoladora universal CNC de precisión de marca (Suecia), marca CNC (Alemania), torno y fresado DMG, torno DMG, instrumento de medición Mahr, rectificadora cilíndrica de precisión china, máquina de torno CNC, máquina bobinadora automática de cabezales múltiples, línea de ensamblaje automática, etc.
