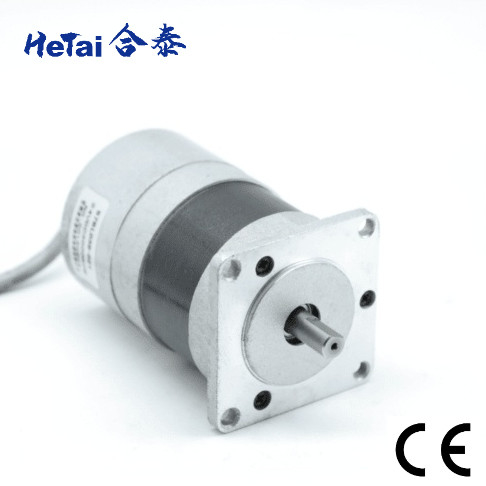

Motor de transmisión continua sin escobillas Nema 23 57mm 24V 56W 57BL03B-021

Motor de transmisión continua sin escobillas Nema 23 57mm 24V 56W 57BL03B-021

Marca:	HeTai
Número De Modelo:	57BL03B-021
Cuota De Producción:	50
Precio:	USD
Delivery Time:	25 días
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre del producto:

motor sin cepillo de DC

Tipo de enrrollamiento:

Estrella

Hall Effect Angle:

Ángulo eléctrico 120°

Váltidad nominal:

24 VDC

Resistencia:

0,8 ohmios

Clase de aislamiento:

B. El trabajo

Velocidad sin carga:

3800 ± 10%

Corriente sin carga:

0,5 amperios

Velocidad nominal:

3000 ± 10%

Esfuerzo de torsión clasificado:

0,18 N.m

Temperatura ambiente:

-20°C~+50°C

Fuerza radial máxima:

75 N (10 mm desde la brida delantera)

Max Axial Force:

Nivel de IP:

Protección IP40

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

10000 PC/mes

Resaltar:

Motor sin cepillo 24V de DC del metal multi

Motor sin cepillo de la nema 23 DC

motor sin cepillo de 57m m Bldc

Descripción del Producto

57mm 24V Multi-metal 56W57BL03B-021 Motor de alta calidad sin escobillas Nema 23

Los motores de corriente continua sin escobillas tienen una eficiencia y un rendimiento significativamente más altos, y una menor susceptibilidad al desgaste mecánico que sus homólogos cepillados.Así que si usted es alguien que hace una buena cantidad de proyectos serios que requieren un taladro, ir con un sin cepillo podría tener mucho sentido. Te dará mayores velocidades y potencia, y requerirá menos mantenimiento.

La serie 57BL es un motor BLDC cilíndrico. El rango de velocidad es de 2500 rpm-3000 rpm, y el par nominal es de 0.057 NM a 0.44 NM.

La ventaja de la serie 57 es que:
● Excelente estabilidad de velocidad
● Compacto y de gran potencia
● Alta eficiencia y ahorro de energía
● Bajo aumento de temperatura, bajo ruido, baja vibración
● Larga vida útil y bajo costo de mantenimiento

Especificación eléctrica

Especificación	Unidad	Las condiciones de los requisitos de seguridad de los equipos de seguridad de los vehículos de motor
Váltidad nominal	VDC	24
Resistencia	El SGAO	0.8
Velocidad nominal	Rpm y velocidad	3000± 10 por ciento
Torque nominal	N.m.	0.18
Velocidad sin carga	Rpm y velocidad	3800± 10 por ciento
Corriente sin carga	Amperios	0.5
Constante de par	N.m.A.	0.06
Constante del campo electromagnético de retrodirección	V/kRPM	6.3
Clase de aislamiento		B. El trabajo

Diagrama de cableado

Cuadro de conexión eléctrica
Función	Color
+24V	En color rojo
El GND	El color negro
El AVI	El color azul
DIR	Amarillo

Dimensión mecánica

Especificación técnica

		Modelo	Modelo	Modelo	Modelo	Modelo	Modelo
Especificación	Unidad	Se aplicará a los vehículos de motor de motor.	Las demás partidas	Las condiciones de los requisitos de seguridad de los vehículos	Las demás partidas	Las demás:	Las demás:
Número de fases	Fase	3	3	3	3	3	3
Número de polacos	Polos	4	4	4	4	4	4
Voltagem nominal	VDC	24	24	24	24	24	24
Velocidad nominal	Rpm y velocidad	2500	3000	3000	3000	3000	3000
Corriente nominal	A. No	0.77	1.87	3.17	3.67	5.33	7.00
Torque nominal	N.m.	0.057	0.11	0.18	0.22	0.33	0.44
Potencia nominal	No	15	34.5	56	69	104	138
Torque máximo	N.m.	0.17	0.33	0.54	0.66	0.99	1.32
Corriente máxima	Amperios	2.3	5.6	9.5	11	16	21
Constante de par	N.m.A.	0.074	0.059	0.057	0.060	0.062	0.063
Constante del campo electromagnético de retrodirección	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
Duración del cuerpo	En el caso de los	41.5	46.5	56.5	66.5	86.5	106.5
Peso	En kilos	0.35	0.44	0.56	0.67	0.95	1.18

*Los productos pueden coincidir con la caja de cambios 42,52,56

* Los productos pueden ser personalizados si se solicita algo especial.

Variedad de productos

Nombre del producto	Diámetro exterior	Rango de tensión	Rango de potencia	Rango de potencia	Torque nominal
	Motor de separación	40 mm a 130 mm	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.	100 W-3000 W	0.12 Nm-20 Nm
	Nombre del producto	Diámetro exterior	Torque de tolerancia nominal	Torque de tolerancia momentánea	Eficiencia
	Caja de cambios planetaria y motor de caja de cambios	Las demás:	0.1 N.m.-20 N.m.	0.3 N.m-60 N.m.	65 %, 72%, 81%
	Nombre del producto	Diámetro exterior	Rango de velocidad	Rango de potencia	Torque nominal
	Motor sin escobillas de corriente continua	28 mm-110 mm	La velocidad de rotación de la unidad será igual o superior a:	8 W-2000 w	0.02 Nm-6.5 Nm
	Nombre del producto	Diámetro exterior	Ángulo de paso	Torque de retención	Rango de inductancia
	Motor paso a paso	28 mm-110 mm	0.9, 1.2, 1.8	1 Kg.cm-33 Kg.cm	1 mh-42 mh

Inspección final del motor sin escobillas

Motor de transmisión continua sin escobillas Nema 23 57mm 24V 56W 57BL03B-021 5

Medir la longitud del motor Medir la longitud del eje Medir el círculo de Ouler

Motor de transmisión continua sin escobillas Nema 23 57mm 24V 56W 57BL03B-021 6

Mide el agujero del tornillo Mide la longitud del alambre Mide la longitud del PVC

Distancia

Motor de transmisión continua sin escobillas Nema 23 57mm 24V 56W 57BL03B-021 7

Prueba de la Resistencia Escucha Prueba de la velocidad

Certificado

Informe ROHS del motor paso a paso
Fecha: 9 de junio de 2021

Informe ROHS del motor BLDC
Fecha: 9 de junio de 2021

Certificado CE

Se aplicarán las siguientes medidas:
Válido hasta el 02 de junio de 2024

Las normas ISO 9001:2015
Válido hasta el 02 de junio de 2024

¿Por qué elegirnos?
Le ofrecemos:
Apoyo de ingeniería
Nuestro equipo profesional puede ayudarle a encontrar el motor adecuado y adecuado para usted. Nuestros ingenieros tienen una amplia experiencia de productos de control de movimiento en diversas industrias, tales como: robots, maquinaria de embalaje,máquinas y aparatos textiles, instrumentos médicos, máquinas de impresión, equipos de logística inteligentes y así sucesivamente.

Encuentra
Personalizar
Optimiza

Nuestro equipo puede ayudarle a encontrar el motor más adecuado para la aplicación de nuestra amplia selección de motores
Podemos diseñar y personalizar el rendimiento y el exterior para su uso específico o montaje
Para los proyectos OEM, tenemos más de 15 años de experiencia en la solución de diferentes problemas en diversas aplicaciones.

Apoyo a la fabricación
Independientemente del volumen del pedido, le proporcionaremos el mismo servicio. Nuestro equipo de ingenieros es capaz de proporcionarle prototipos rápidos y precisos basados en sus requisitos personalizados.

Los prototipos
Partida estándar
Lotes de gran volumen

1 a 10 piezas
500-5000 piezas
más de 5000 piezas

Producción a gran escala
Nuestra fábrica fue fundada en 1999 y el área del taller es de más de 15,000m2.Nombre de marca CNC (Alemania), torno y fresado DMG, torno DMG, instrumento de medición Mahr, máquina de rectificación cilíndrica de precisión china, torno CNC, máquina automática de bobinado de varias cabezas,línea de montaje automática y así sucesivamente
