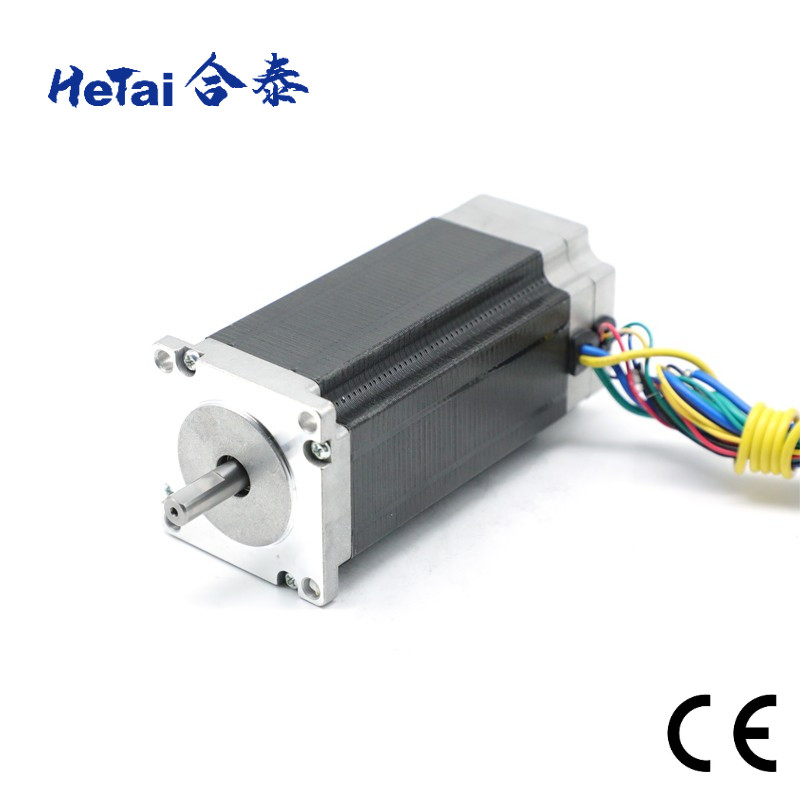

Motor sin cepillo 57m m de la nema 23 DC funcionamiento estable 57BLF de 36 V

Motor sin cepillo 57m m de la nema 23 DC funcionamiento estable 57BLF de 36 V

Marca:	HeTai
Número De Modelo:	Serie 57BLF04A
Cuota De Producción:	50
Precio:	USD
Delivery Time:	25 días
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS ISO

Nombre del producto:

Motor CC sin escobillas

Tipo de enrrollamiento:

Estrella

Hall Effect Angle:

Ángulo eléctrico 120°

Tensión nominal:

36 VDC

Par C0,136 Nm/Aonstante:

0,09 Nm/A

Clase de aislamiento:

Velocidad sin carga:

3800 RPM

Corriente sin carga:

1 Amperios

Velocidad nominal:

3000 ± 200 RPM

Par nominal:

0,8 Nm

Constante de campo electromagnético de retorno:

9,47 V/KRPM

Fuerza radial máxima:

75 N (10 mm desde la brida delantera)

Max Axial Force:

15 N

Nivel de propiedad intelectual:

IP40

Detalles de empaquetado:

Cartón con la caja interna de la espuma, plataforma

Capacidad de la fuente:

10000 PC/mes

Resaltar:

Motor sin cepillo 57m m de Nema23 DC

motor sin cepillo de 36V DC

Motor sin cepillo de la 3800 RPM Bldc

Descripción del Producto

Motor de CC sin escobillas Nema 23 57mm 36 V Rendimiento Estable Venta al por mayor 57BLF

Un motor eléctrico de CC sin escobillas (BLDC) es un motor eléctrico alimentado por una fuente de voltaje de corriente continua y conmutado electrónicamente en lugar de por escobillas como en los motores de CC convencionales. Los motores BLDC son más populares que los motores de CC convencionales hoy en día, pero el desarrollo de este tipo de motores solo ha sido posible desde la década de 1960, cuando se desarrollaron la electrónica de semiconductores.

Ambos tipos de motores consisten en un estator con imanes permanentes o bobinas electromagnéticas en el exterior y un rotor con devanados de bobina que pueden ser alimentados por corriente continua en el interior. Cuando el motor es alimentado por corriente continua, se creará un campo magnético dentro del estator, que atraerá o repelerá los imanes del rotor. Esto hace que el rotor comience a girar.

Especificación Eléctrica

ROTACIÓN: CCW VISTO DESDE EL EXTREMO DEL CABLE

Modelo de Fabricación	Unidad	57BLF04A-001
Voltaje Nominal	VCC	36
Resistencia	OHMIOS	0.4
Velocidad Nominal	Rpm	3000± 200
Par Nominal	N.m	0.8
Velocidad sin carga	Rpm	3800
Corriente sin carga	Amperios	1
Constante de Par	N.m/A	0.09
Constante de FEM inversa	V/kRPM	9.47
Clase de Aislamiento		B

Diagrama de Cableado

TABLA DE CONEXIÓN ELÉCTRICA
+5 V	ROJO	UL 1007 26 AWG
HALL A	AMARILLO
HALL B	VERDE
HALL C	AZUL
GND	NEGRO
FASE A	AMARILLO	UL 1050 20 AGW
FASE B	VERDE
FASE C	AZUL

Dimensión Mecánica

Gama de Productos

Nombre del Producto	Diámetro Exterior	Rango de Voltaje	Rango de Potencia	Rango de Potencia	Par nominal
	Servomotor	40 mm-130 mm	24V, 36V, 48V, 310V	100 W-3000 W	0.12 N.m-20 N.m
	Nombre del Producto	Diámetro Exterior	Par de Tolerancia Nominal	Par de Tolerancia Momentáneo	Eficiencia
	Reductor Planetario&Motorreductor	22 mm-63 mm	0.1 N.m-20 N.m	0.3 N.m-60 N.m	65 %, 72%, 81%
	Nombre del Producto	Diámetro Exterior	Rango de Velocidad	Rango de Potencia	Par nominal
	Motor sin escobillas de CC	28 mm-110 mm	300 Rpm-10000 Rpm	8 W-2000 w	0.02 N.m-6.5 N.m
	Nombre del Producto	Diámetro Exterior	Ángulo de paso	Par de retención	Rango de Inductancia
	Motor paso a paso	28 mm-110 mm	0.9, 1.2, 1.8	1 Kg.cm-33 Kg.cm	1 mh-42 mh

Inspección Final del Motor sin escobillas

Motor sin cepillo 57m m de la nema 23 DC funcionamiento estable 57BLF de 36 V 5

Medir la Longitud del Motor Medir la Longitud del Eje Medir el Círculo Exterior

Motor sin cepillo 57m m de la nema 23 DC funcionamiento estable 57BLF de 36 V 6

Medir el Agujero del Tornillo Medir la Longitud del Cable Medir la Longitud del PVC

Distancia

Motor sin cepillo 57m m de la nema 23 DC funcionamiento estable 57BLF de 36 V 7

Probar la Resistencia Escuchar Probar la velocidad

Certificado


			Informe ROHS de motor paso a paso
Fecha: 09 de junio de 2021

			Informe ROHS de motor BLDC
Fecha: 09 de junio de 2021

			Certificado CE

			IATF 16949: 2016
Válido hasta: 02 de junio de 2024

			ISO 9001: 2015
Válido hasta: 02 de junio de 2024

Por qué elegirnos
Le ofrecemos:
Soporte de Ingeniería
Nuestro equipo profesional puede ayudarle a encontrar el motor adecuado y apropiado para usted. Nuestros ingenieros tienen una rica experiencia en productos de control de movimiento en diversas industrias, tales como: robots, maquinaria de embalaje, maquinaria textil, instrumentos médicos, maquinaria de impresión, equipos de logística inteligente, etc.

			Encontrar
			Personalizar
			Optimizar

			Nuestro equipo puede ayudarle a encontrar el motor más adecuado para la aplicación de nuestra amplia selección de motores
			Podemos diseñar y personalizar el rendimiento y el exterior para su uso o montaje específico
			Para proyectos OEM, tenemos más de 15 años de experiencia resolviendo diferentes problemas en diversas aplicaciones. Mejoramos nuestro producto junto con nuestros clientes.

Soporte de Fabricación
Independientemente del volumen del pedido, le proporcionaremos el mismo servicio. Nuestro equipo de ingeniería es capaz de proporcionarle prototipos rápidos y precisos basados en sus requisitos personalizados.

			Prototipos
			Lote Estándar
			Lote de Alto Volumen

			1-10 piezas
			500-5000 piezas
			más de 5000 piezas

Producción a gran escala
Nuestra fábrica fue fundada en 1999 y el área del taller es de más de 15.000 m². Tenemos nuestra propia línea de fabricación y centro de mecanizado CNC, incluyendo rectificadora universal CNC de precisión de marca (Suecia), marca CNC (Alemania), fresadora y torno DMG, torno DMG, instrumento de medición Mahr, rectificadora cilíndrica de precisión china, máquina de torno CNC, máquina bobinadora automática multihilo, línea de ensamblaje automático, etc.
