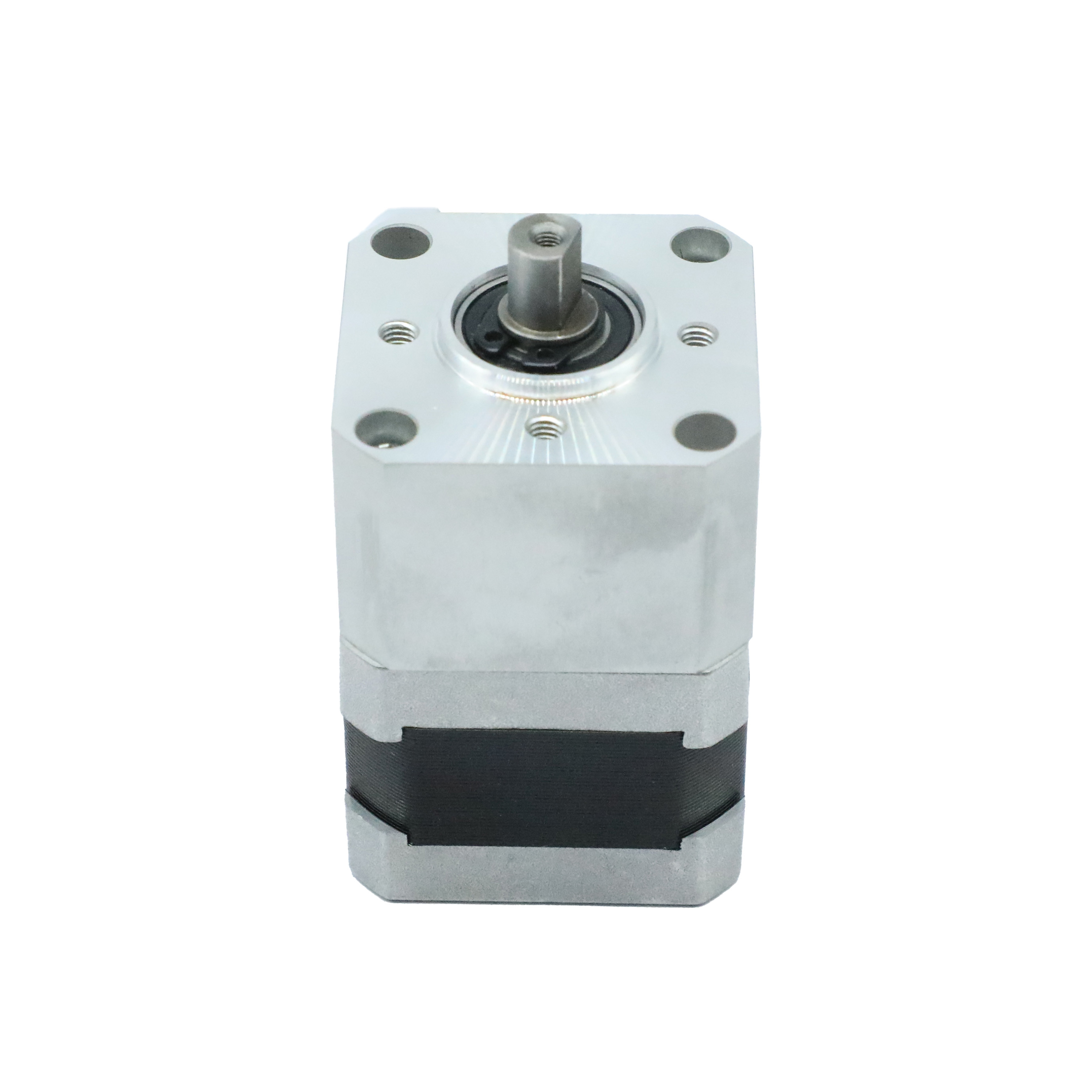

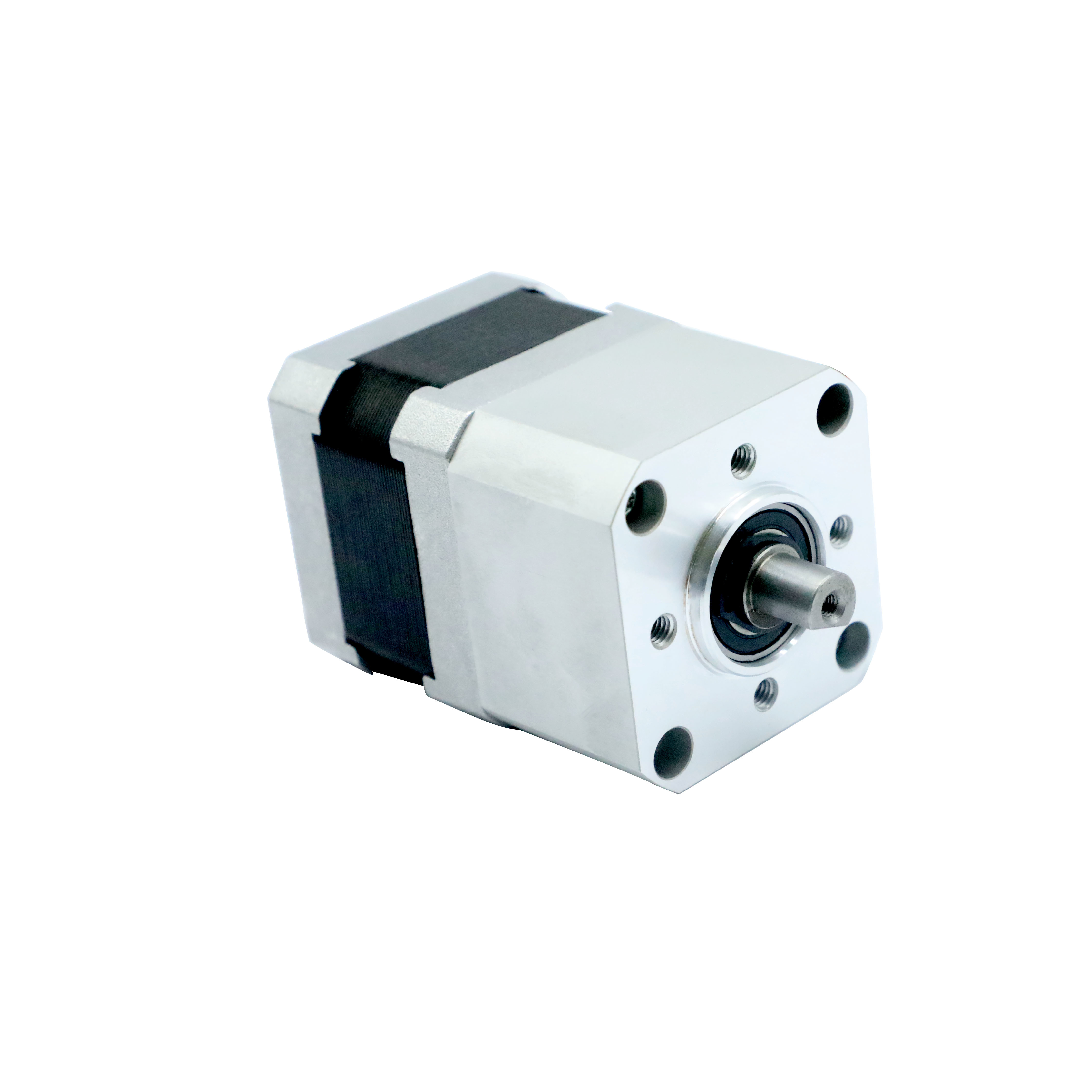

NEMA 17 TB42 Caja de cambios de reducción planetaria eficiente con menos de 5 arcmin de reacción negativa

Descargar la ficha de datos de:TB Cajas de cambios de alta precisión.pdf

Descripción del producto:

Nuestra caja de engranajes de reducción planetaria está diseñada para proporcionar la máxima eficiencia y fiabilidad con bajo ruido y vibración.de automóvilesLa caja de cambios está equipada con engranajes de alta precisión y es capaz de proporcionar una reacción de menos de 5 minutos de arco.con una velocidad de rodaje de más de 10 Hz,La caja de cambios puede enfriarse por enfriamiento por aire o por aceite, según la aplicación específica.

Nuestra caja de engranajes de reducción planetaria está diseñada para proporcionar un alto rendimiento y durabilidad.Está hecho de materiales de alta calidad y se somete a rigurosas pruebas de control de calidad para garantizar que funciona de manera confiable y consistenteLa caja de cambios es adecuada para una amplia gama de aplicaciones y es fácil de instalar y mantener. Es una opción ideal para aquellos que buscan una caja de cambios confiable y de alta precisión.



Características:

• Nombre del producto:Caja de engranajes de reducción planetaria
• Eficiencia:Hasta el 97%
• Nivel de ruido:Menos de 65 dB
• Temperatura:-10°C ~ +90°C
• Torque de salida:Hasta 588 N.m.
• Tiempo de vida:15000 (S1), 30000 (S5)



Parámetros técnicos:

Especificación
Específico			Escenario		Ratio	Se trata de:		TB060		TB090		TB115		TB142
						Se trata de los siguientes elementos:		Se trata de un documento de identificación.		Se trata de un documento de identificación.		Término de referencia		Tejido de agua
Torque de salida nominal T2n ((N-M)			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
El par de frenado de emergencia T2no (N-M)			1,2		3 ~ 100	3 veces elTorque de salida nominal
Velocidad de entrada n	rpm		1,2		3 ~ 100	3,000		3,000		3,000		2,000		2,000
Velocidad máxima de entrada n	rpm		1,2		3 ~ 100	5,000		5,000		5,000		4,000		3,000
Vida útil **	el tiempo		1,2		3 ~ 100	15000 (S1), 30000 (S5)
Temperatura de funcionamiento	°C		1,2		3 ~ 100	-10°C ~ +90°C
Protección			1,2		3 ~ 100	Protección IP65
La lubricación			1,2		3 ~ 100	Grasa sintética
Posición de montaje			1,2		3 ~ 100	Cualquier dirección
Ruido de circulación	dB ((2)		1,2		3 ~ 100	¢60		¢60		¢63		¢63		₹ 65
Eficiencia	%		1		3 ~ 10	¥97%
			2		Entre 15 y 100	¥95%



Dibujo mecánico:







Aplicaciones:

La caja de engranajes de reducción planetaria TB42 de Hetai es una caja de engranajes de alta precisión y durabilidad diseñada para satisfacer las demandas de una amplia variedad de aplicaciones.El TB42 tiene una construcción de material de acero fuerte y es adecuado para velocidades de entrada de 3000-5000rpmCuenta con una impresionante reacción de menos de 5 minutos de arco que permite un control y movimiento precisos.El TB42 está disponible en un rango de proporciones de 3 a 100 y se puede enfriar utilizando enfriamiento por aire o aceiteEstá certificado con CE e ISO y una cantidad mínima de pedido de 50. El TB42 es una opción ideal para diversas aplicaciones, incluyendo automatización industrial, robótica, tecnología médica,el sector aeroespacial, y más.



Personalización:

Caja de engranajes de reducción planetaria
Nombre de la marca:Hetai también
Número del modelo:TB42
El lugar de origen:En la ciudad de Changzhou
Certificación:Se trata de una
Cantidad mínima de pedido:50
La proporción:3 a 100
Velocidad de entradaEl valor de las emisiones de CO2 es el siguiente:
Torque de salida:Hasta 588 N.m.
Método de enfriamiento:Refrigeración por aire, refrigeración por aceite
El material:Acero
Lo más destacado:Nuestra caja de engranajes de reducción planetaria es una solución confiable y potente para aplicaciones industriales.Está hecho de acero y está disponible con métodos de enfriamiento por aire y aceiteEstá certificado CE e ISO y tiene una cantidad mínima de pedido de 50.

Apoyo y servicios:

1Soporte técnico en línea las 24 horas del día

2- Asesoramiento experto en selección y aplicación de productos

3. Solución de problemas y mantenimiento en el lugar

4- Servicios de reparación y reparación integral

5- Formación y educación técnica

6Diseño y desarrollo personalizados para OEM



Personalización:

¿Qué componentes del motor se pueden personalizar?

Las piezas personalizadas adicionales incluyen: ejes personalizados, ejes estándar, ejes llaveados, ejes de corte en D, ejes roscados, etc.



1 Ejes a medida

2 Flancas a medida, incluidas la forma y los orificios de montaje de las flanges

3 Rendimiento personalizado

4 Calificación IP personalizada

5 Clase de aislamiento personalizada

6 Cables a medida

7 Conectores personalizados

8 Codificadores personalizados

9 Accesorios y frenos integrados personalizados
